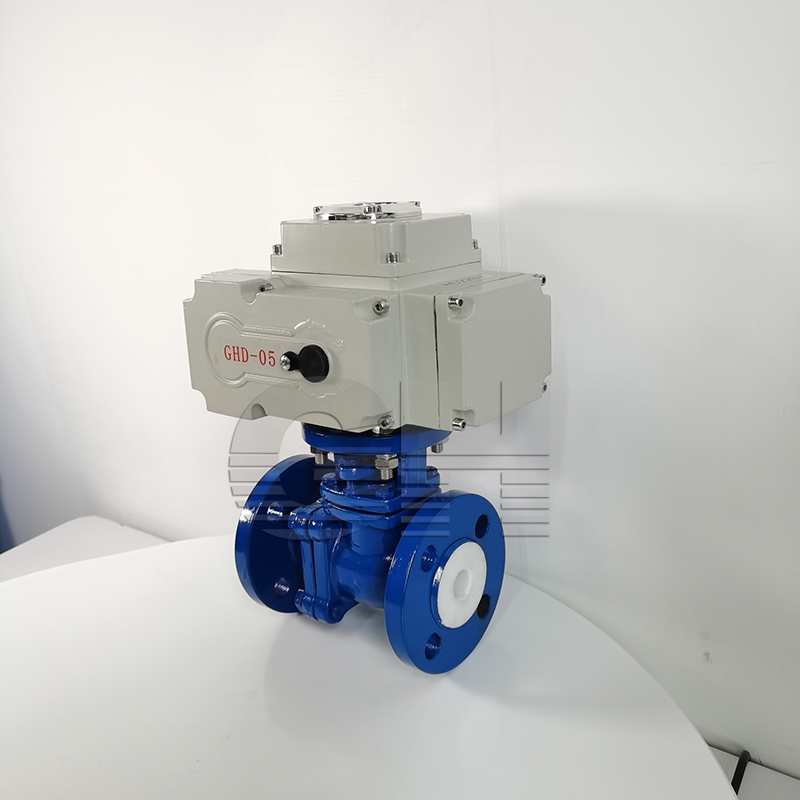

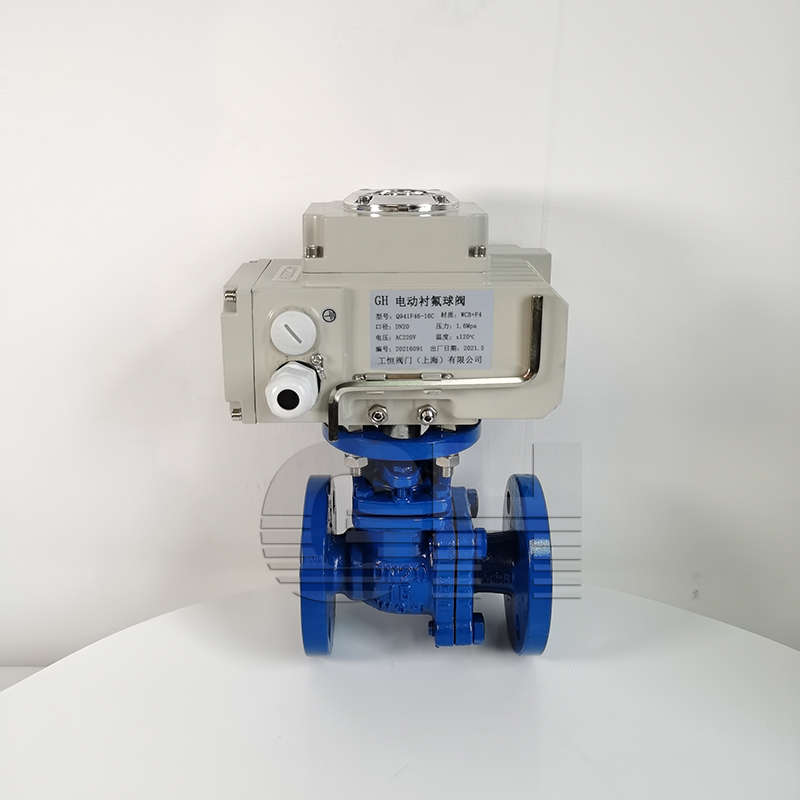

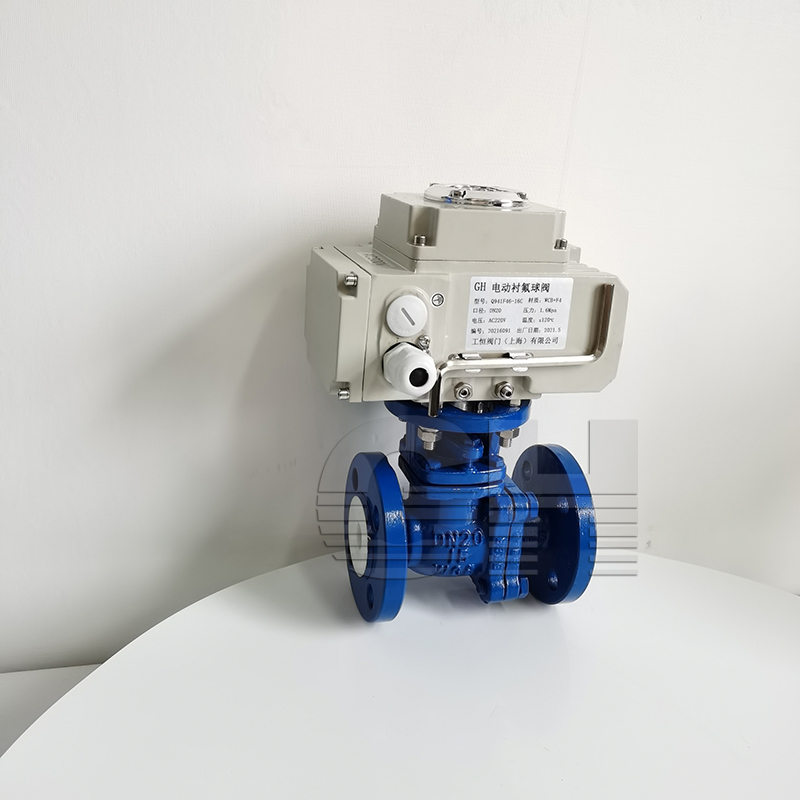

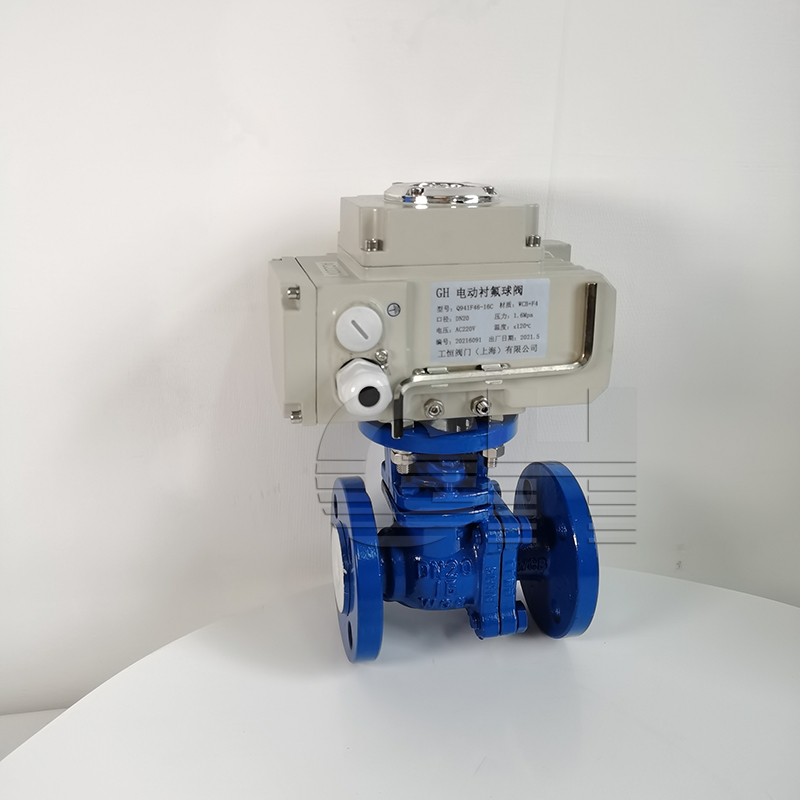

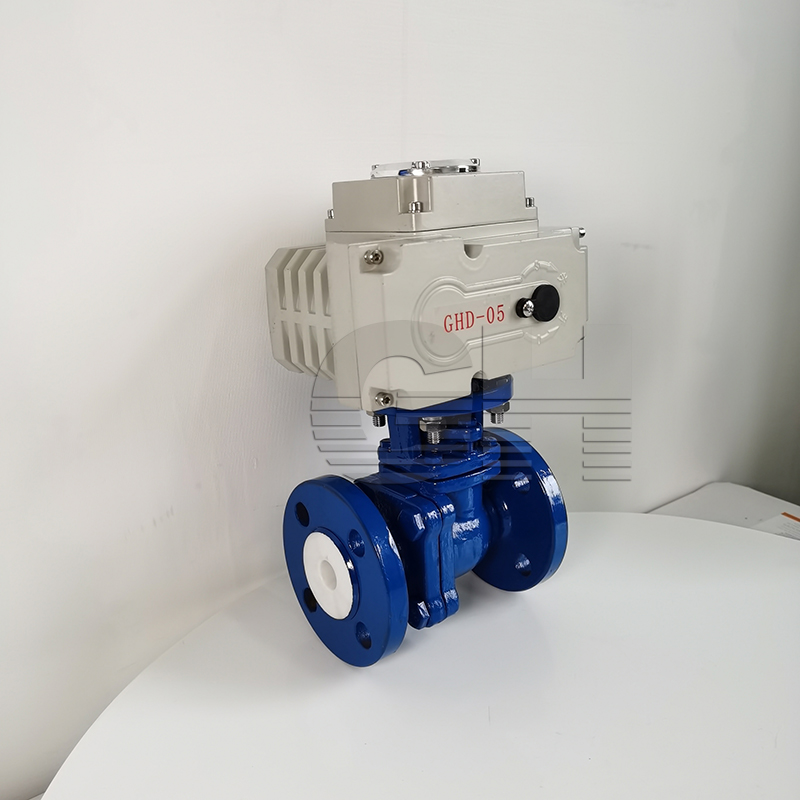

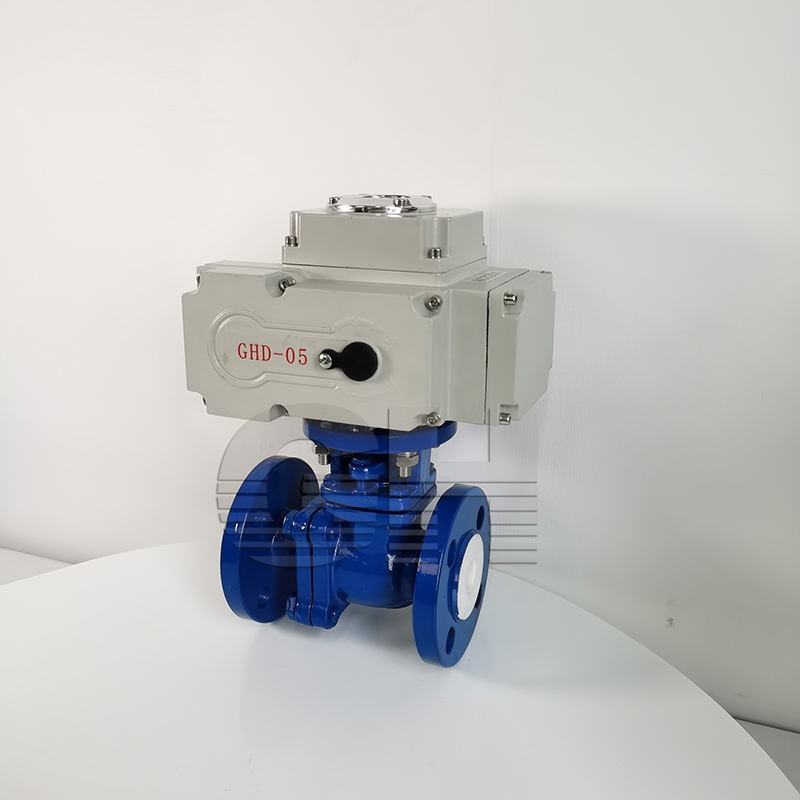

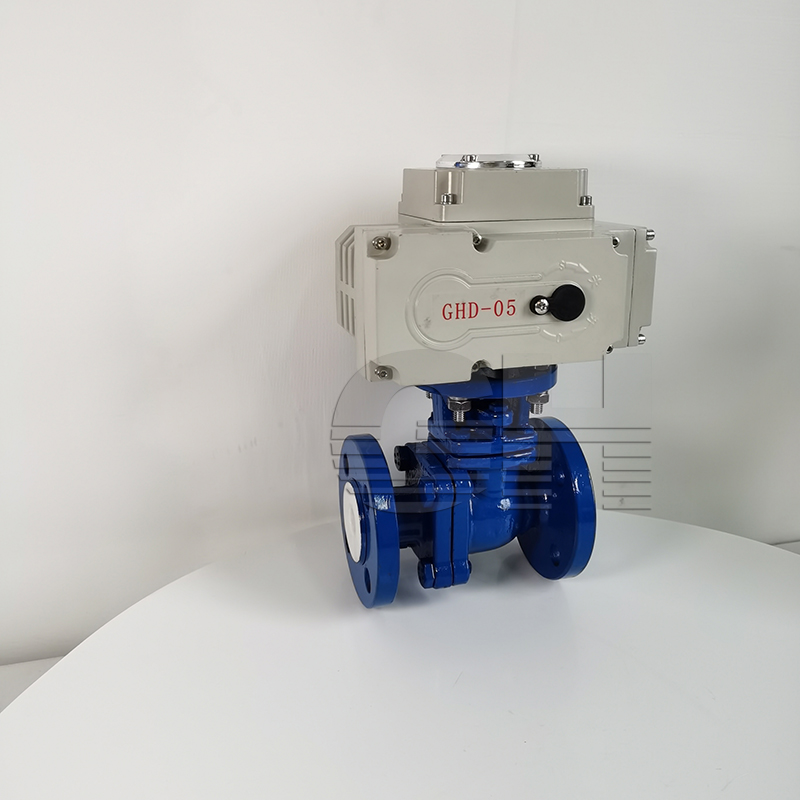

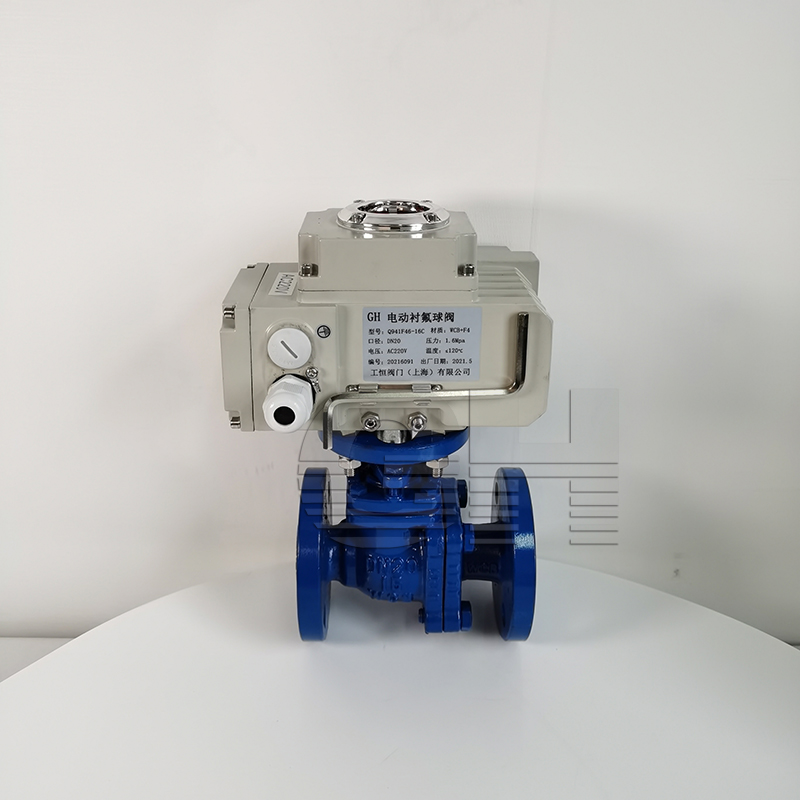

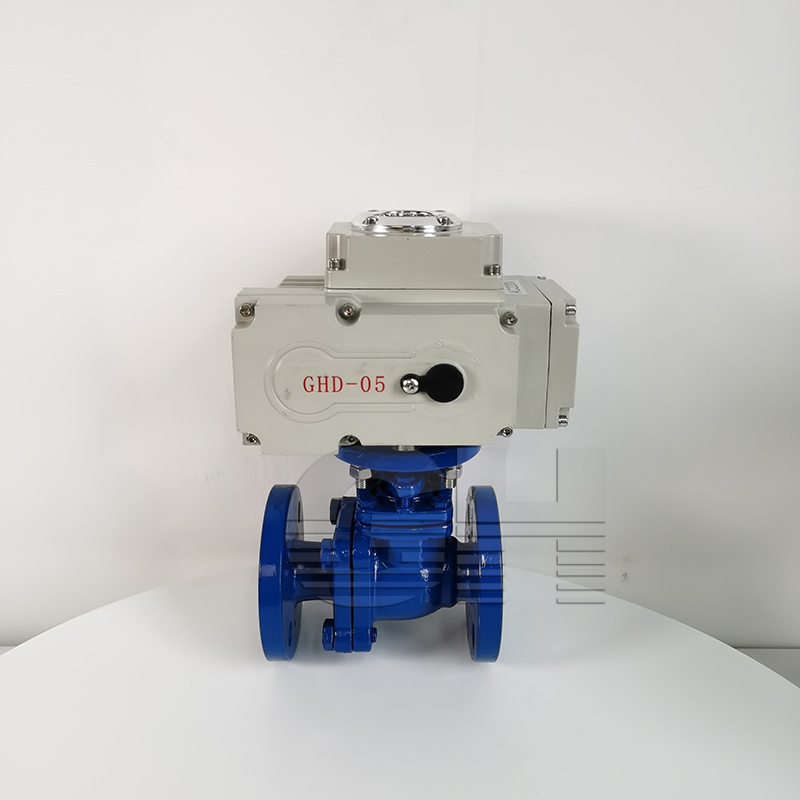

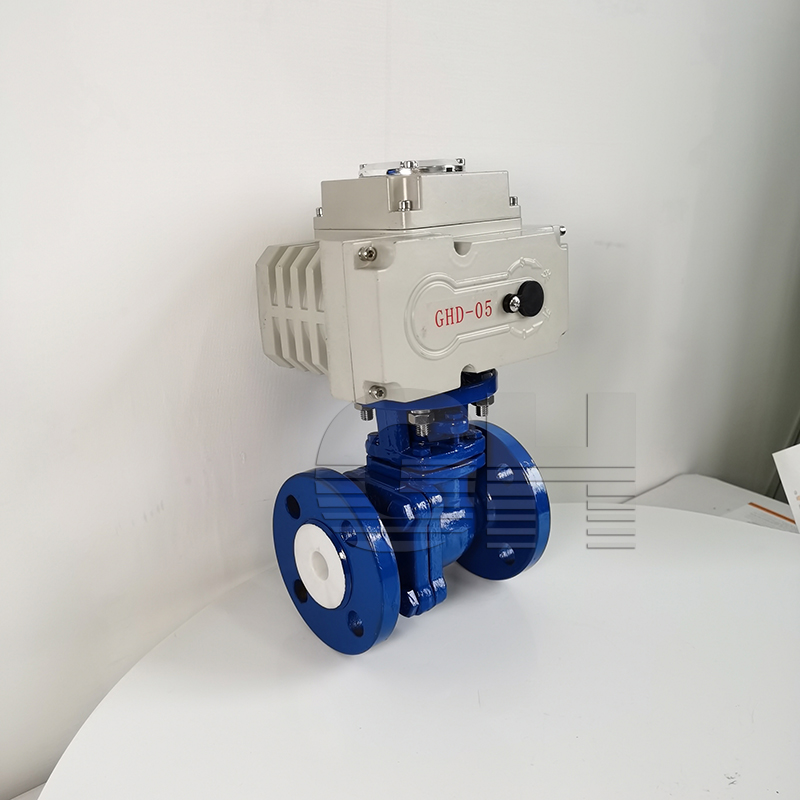

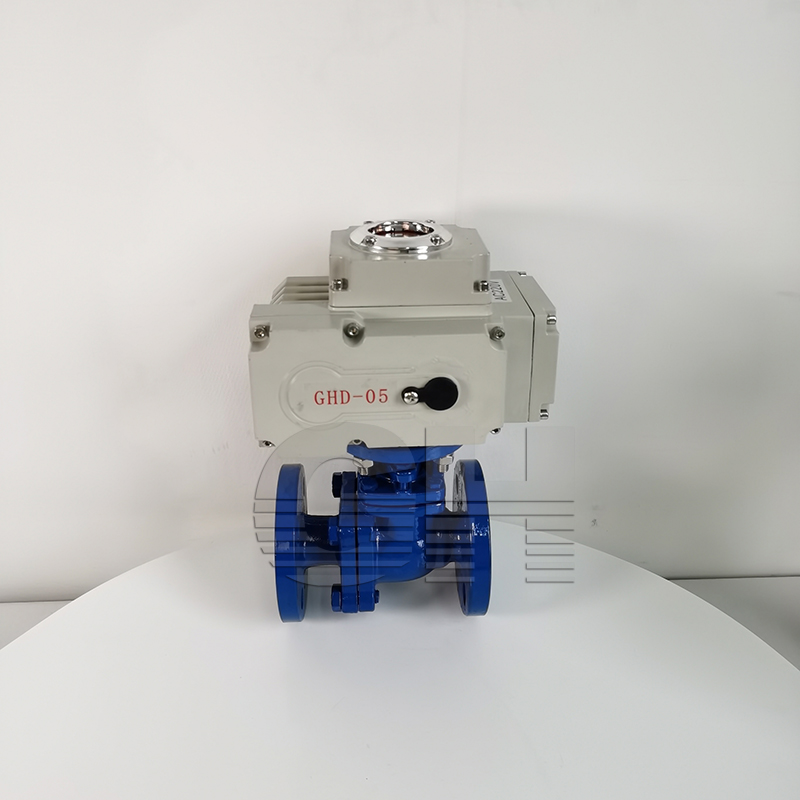

Q941F46-16C-DN20電動襯氟球閥 耐腐蝕電動球閥
更新日期：2021-06-25
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
| *** : | GH/工恒 | 型號 : | Q941F4-16C |
| 材質 : | 襯氟 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-DN300 |
| 適用介質 : | 水、氣體、蒸汽、油品等 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |
Q941F46防爆電動襯氟放料球閥是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用zui為廣泛的耐腐閥門。
FEP(F46)、PCTFE(F3)電動放料球閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。襯氟放料球閥、L值為企業標準，左法蘭比右法蘭大一檔，D1與反應釜連接，分子為右法蘭尺寸，分母為左法蘭JB78尺寸，配反應釜50L-5000L。
用途：
電動襯氟放料球閥采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
工作原理 ：
電動襯氟放料球閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等***點。
設計特點：
1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3.啟閉件球體與閥桿鑄（鍛）為一體，杜了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性；
4.結構緊湊合理，閥體內腔空間zui小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
主要技術參數：
閥體
閥體形式 整體式精鑄閥體
公稱通徑 DN25～100mm
公稱壓力 PN1.0 MPa
連接形式 法蘭式、卡箍式
適用溫度 -40℃～-196℃
閥蓋形式 一體式
壓蓋型式 壓蓋壓緊式
閥內件
閥芯形式 O型球體閥芯
流量特性 近似快開型
執行機構
執行器型號 精小型、3810R、HQ
主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC
防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%
主要零件材料：
| 零件名稱 | 材料名稱 | |||
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 等腐蝕性介質 | 等腐蝕介質 | 尿素等腐蝕性介質 |
聲明：本文中所有文字、數據、圖片均只適用于參考，Q941F46-16C-DN20電動襯氟球閥 耐腐蝕電動球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
