D942SH-25電動雙向壓蝶閥更新日期：2020-03-06

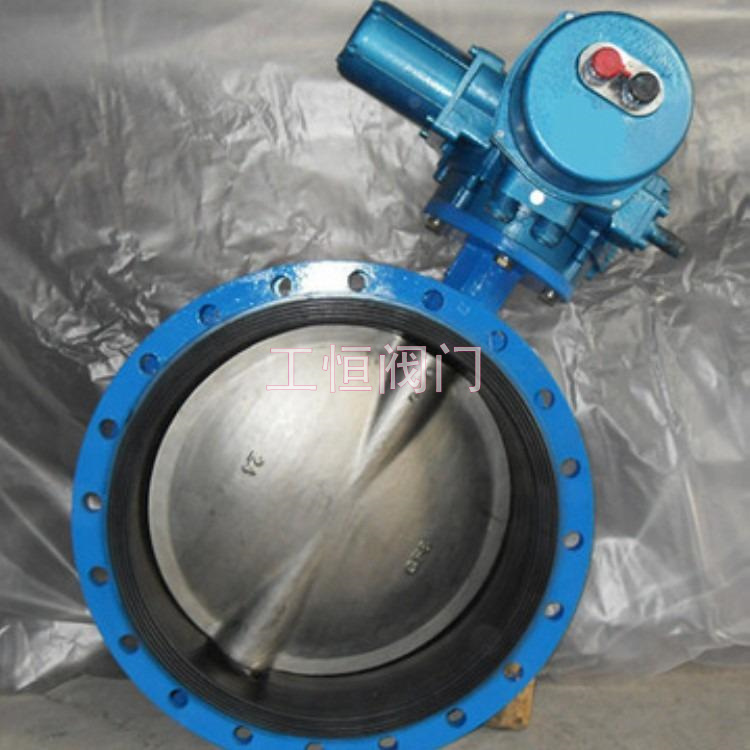

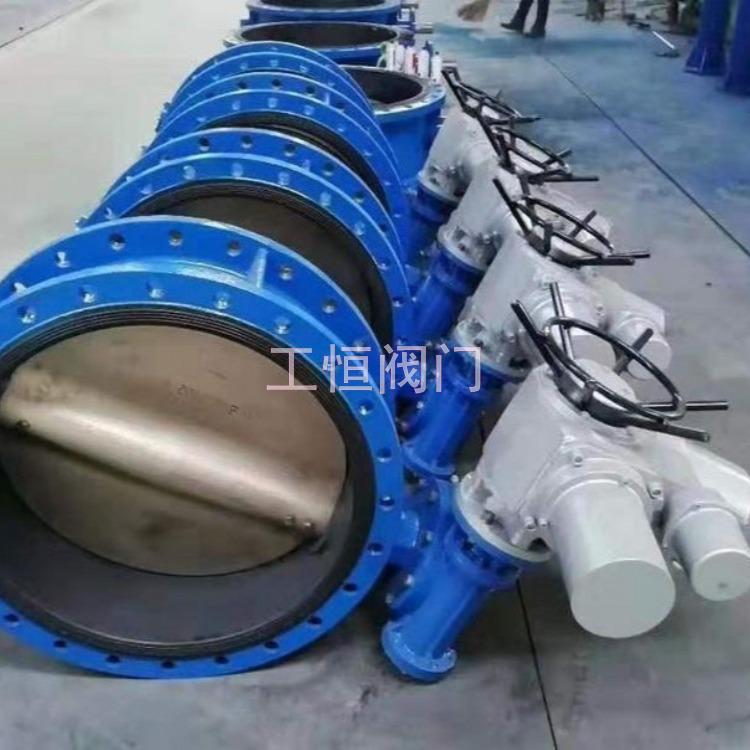

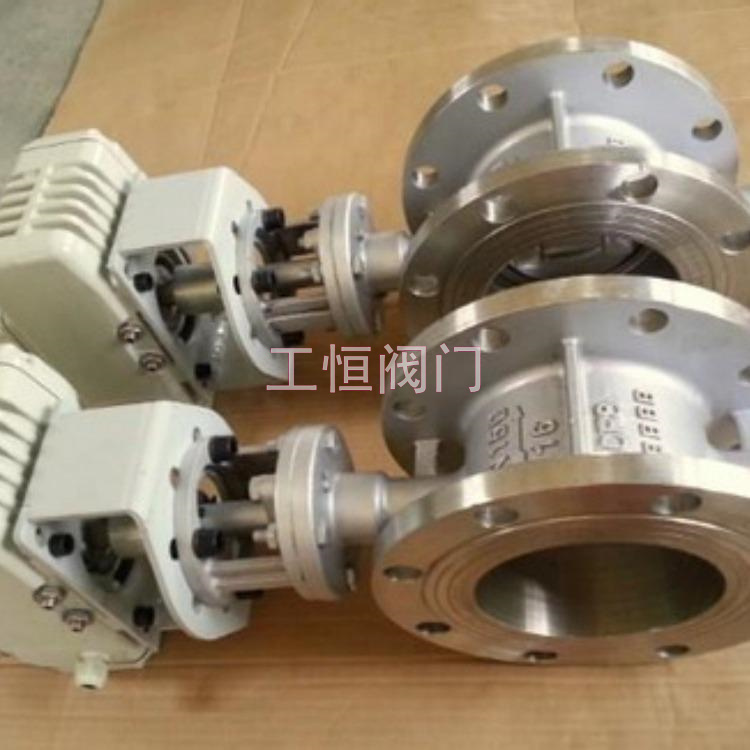

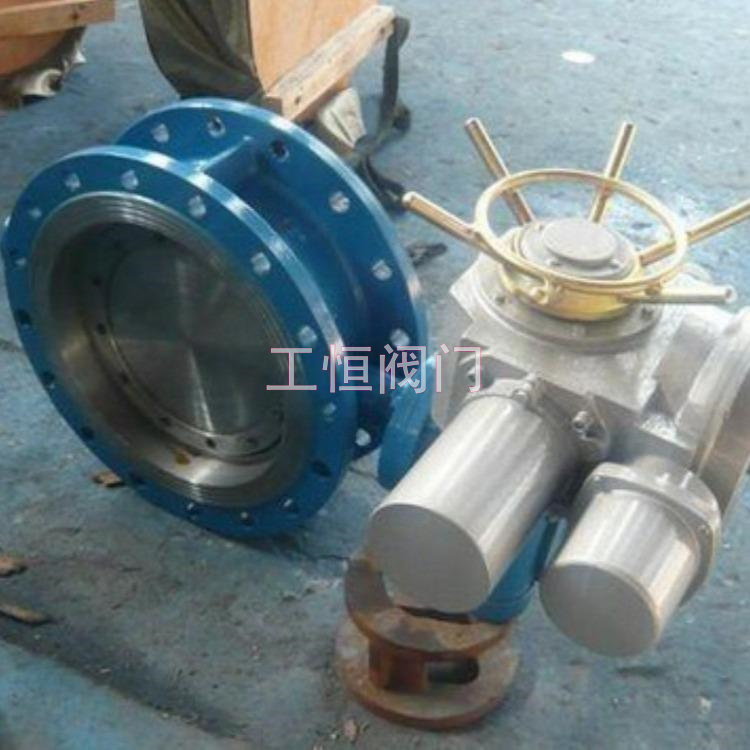

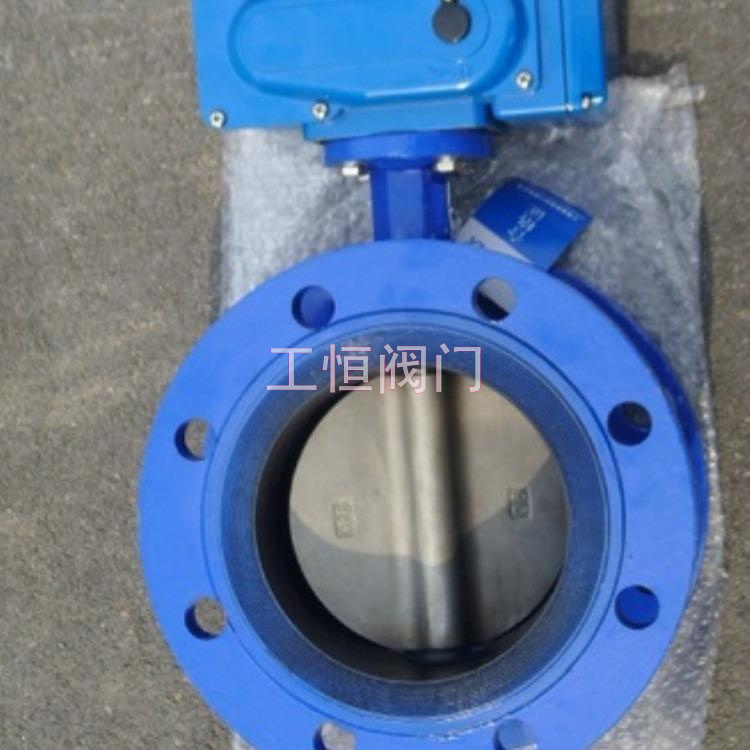

D942SH-25電動雙向壓蝶閥
①、閥門類型：D=蝶閥Z=閘閥D=蝶閥J=截止閥H=止回閥Y=減壓閥
②、驅動方式：3=蝸輪傳動6=氣動9=電動5=錐齒輪傳動4=正齒輪傳動 空白=手動
③、連接方式：4=法蘭連接6=焊連接1=內螺紋連接2=外螺紋連接
④、結構形式：0=單偏心1= 垂直板2=雙偏心結構3=三偏心結構
⑤、密封材質：SH=雙向壓2cr13不銹鋼F46=全襯聚四乙烯
⑥、壓力等級（PN）：16
⑦、閥體材質：C=碳鋼P=304不銹鋼R=316不銹鋼 未填寫=鑄鐵
產品特點:
1、雙向壓蝶閥不受流體方向限，可以任意方向安裝。閥體標注箭頭也是雙向。
2、偏心閥座堆焊合金，偏心閥板分3-5層夾層石墨金屬板，密封效果好使用壽命長。
3、內件閥板和閥桿均采用加大型號，高壓反向密封可以達到零泄露。
4、采用電動執行機構進行操作啟閉開關，就地遠程均能實現應用。
5、雙向壓蝶閥的設計/制造工藝，可以使閥門使用壽命相同管道壽命。
外形連接尺寸
|
型號 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
D942SH |
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
292 |
318 |
|
2.5MPa |
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
550 |
640 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
|
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
|
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
-
