球閥

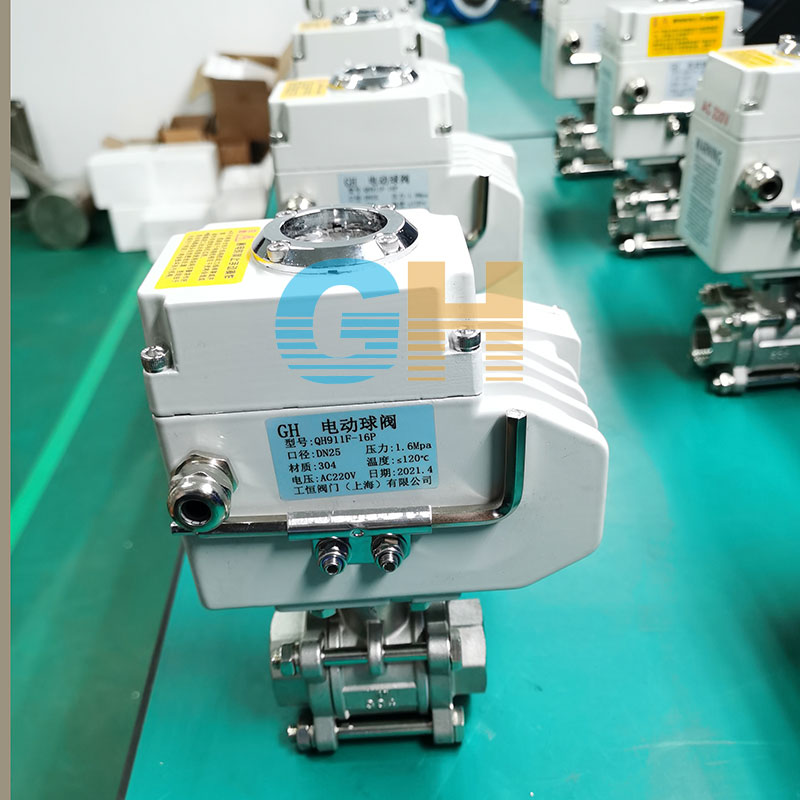

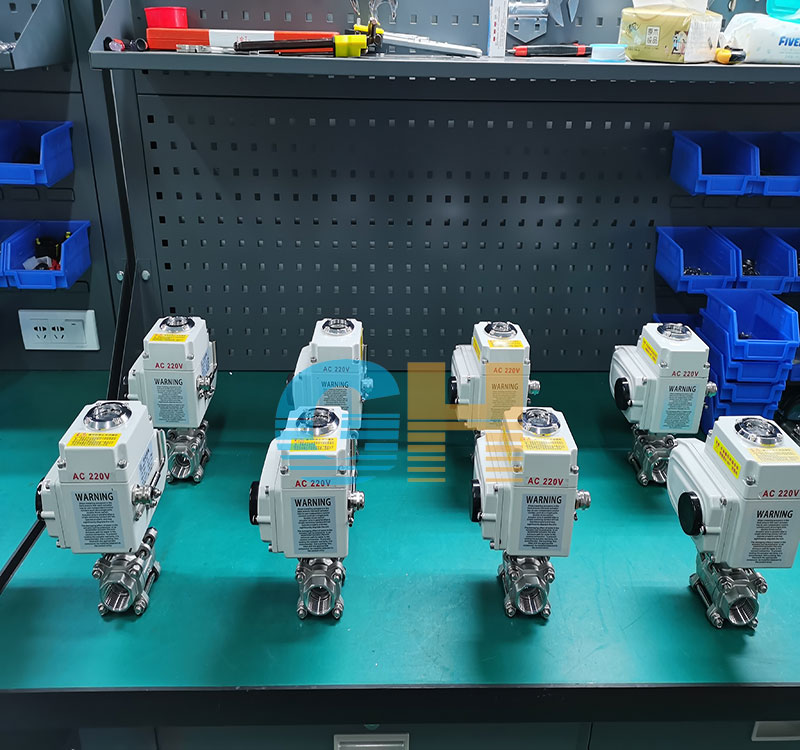

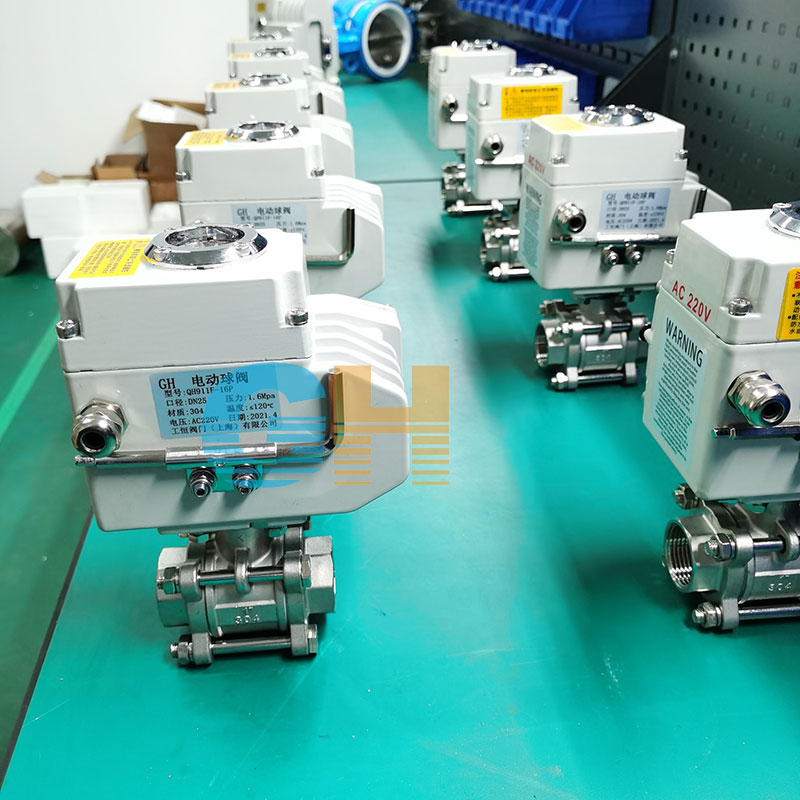

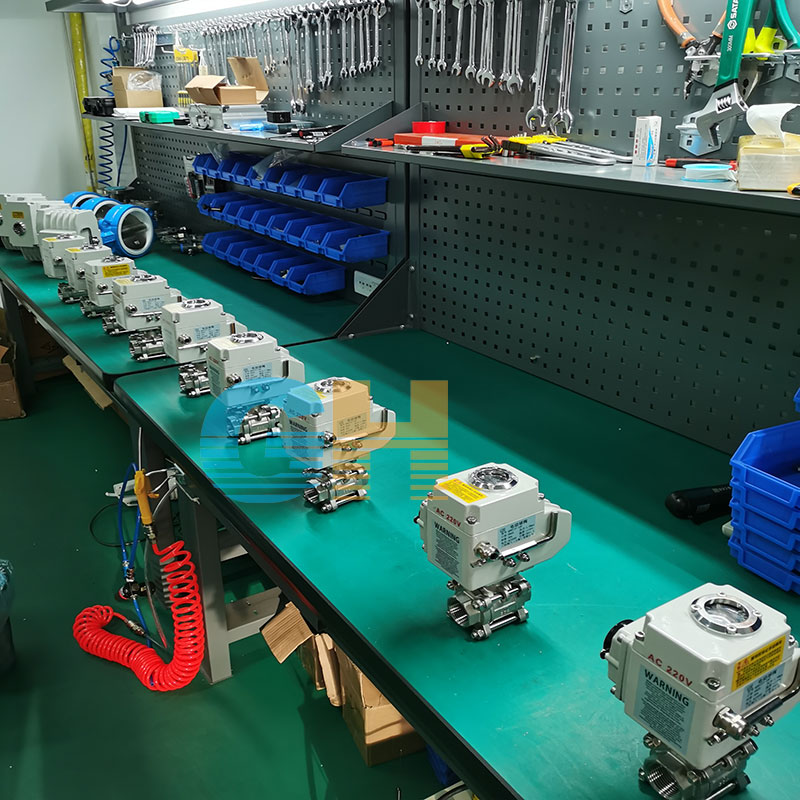

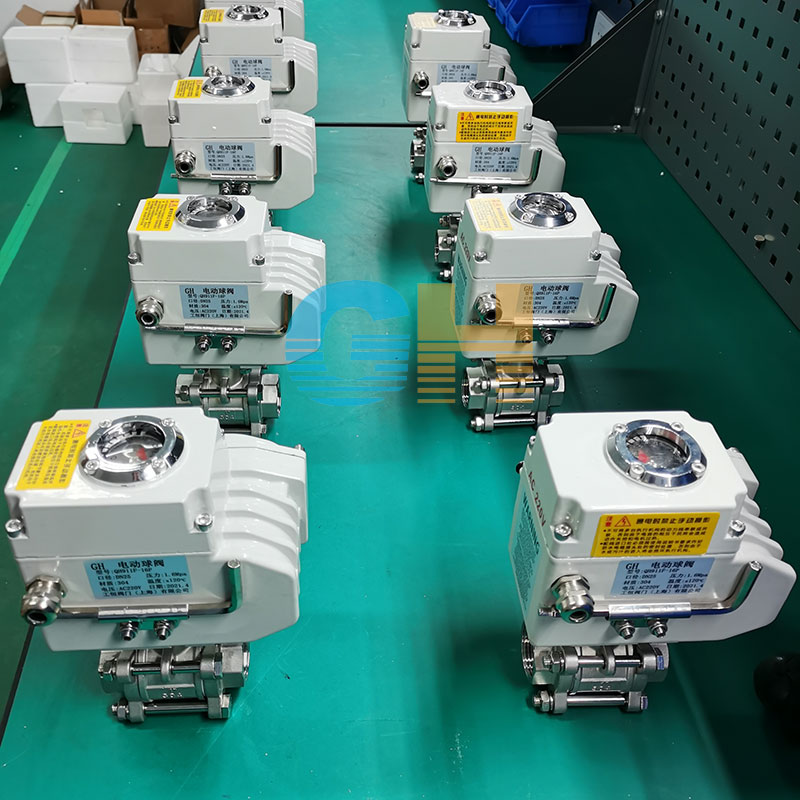

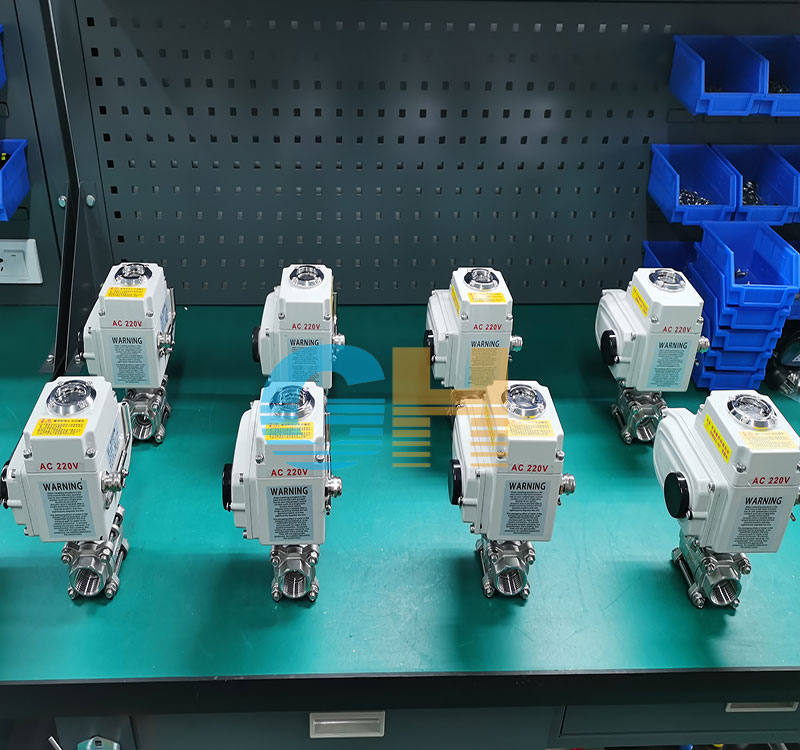

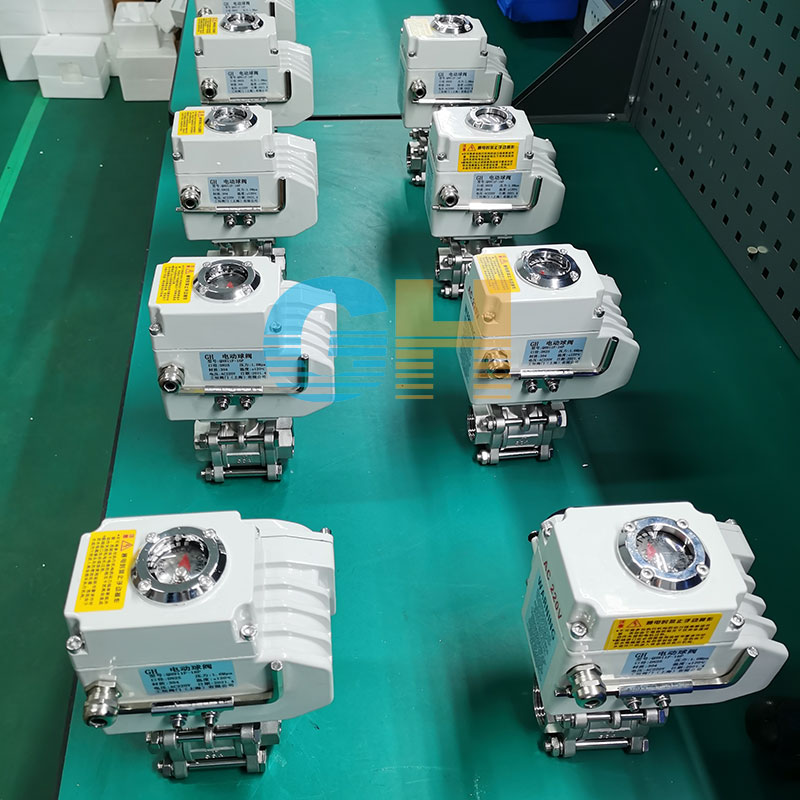

精小型電動內螺紋絲扣球閥-Q911F-16-不銹鋼電動球閥

*** : GH/工恒型號 : Q911F 材質 : 不銹鋼連接形式 : 螺紋結構形式 : 浮動球球閥公稱通徑 : DN10～100mm 適用介質 : 水、蒸汽、油品等壓力環境 : 常壓工作溫度 : 高溫標準 : 國標流動方向 : 單向驅動方式 : 電動零部件及配件 : 執行器用途 : 調...

產品型號：Q911F-16P

產品口徑（DN）：DN15-DN100(mm)

產品壓力（PN）：0.6~1.6(Mpa)

更新日期：2021-05-22

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

*** :	GH/工恒	型號 :	Q911F-16P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN10～100mm
適用介質 :	水、蒸汽、油品等	壓力環境 :	常壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

q911f-16p不銹鋼電動球閥標準型電動螺紋球閥dn25簡介
蝶靈閥門生產的Q911內螺紋電動球閥適用于兩位切斷、調節的場合。內螺紋電動球閥閥與執行機構的連接采用直連方式，內螺紋電動球閥電動執行機構內置伺服系統，無須另配伺服放大器，內螺紋電動球閥輸入4-20mA信號220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，內螺紋電動球閥以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mADC的位置反饋信號。內螺紋電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等***點。

q911f-16p不銹鋼電動球閥標準型電動螺紋球閥dn25規格參數

執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～100mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80
			250:1
手動	同附帶手柄	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2〞進線線鎖

q911f-16p不銹鋼電動球閥標準型電動螺紋球閥dn25技術參數和性能

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

q911f-16p不銹鋼電動球閥標準型電動螺紋球閥dn25主要零件材料

連接方式		內螺紋連接			對焊連接
零件名稱	閥體閥蓋	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球體、閥桿	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽、油品等	等腐蝕性介質	等腐蝕介質	水、蒸汽、油品等	等腐蝕性介質	等腐蝕介質
適用工況	適用溫度	-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)

q911f-16p不銹鋼電動球閥標準型電動螺紋球閥dn25主要外形尺寸

公稱通徑		內螺紋連接						對焊連接
mm	inch	D	L (mm)	H	管螺紋G		重量 (Kg)	尺寸			重量 (Kg)
mm	inch	D	L (mm)	H	管螺紋G		重量 (Kg)	L	D1	D2	重量 (Kg)
10	3/8	10	60	57	3/8″	95	0.34	70	10	18	0.32
15	1/2	15	75	68	1/2″	110	0.47	75	15	24	0.48
20	3/4	20	80	70	3/4″	110	0.68	90	20	28	0.68
25	1	25	90	80	1″	140	1.2	100	25	34	1.2
32	11/4	32	110	85	11/4″	140	1.9	110	32	41	1.9
40	11/2	38	125	100	11/2″	180	2.7	128	38	49	2.7
50	2	50	144	110	2″	180	3.9	154	50	62	3.8
65	21/2	64	186	130	21/2″	200	7.1	193	64	78	7.0
80	3	78	206	150	3″	250	11.5	222	78	94	11.4
100	4	98	240	170	4″	250	20.5	273	98	124	20.3

執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、檢驗主試驗：JB/T 9092、API 598。
