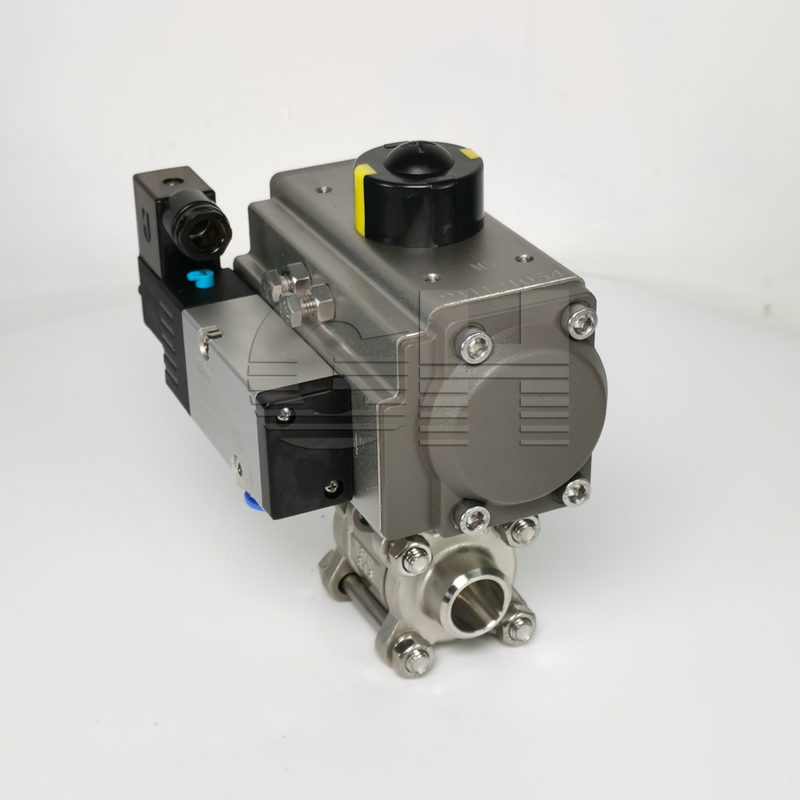

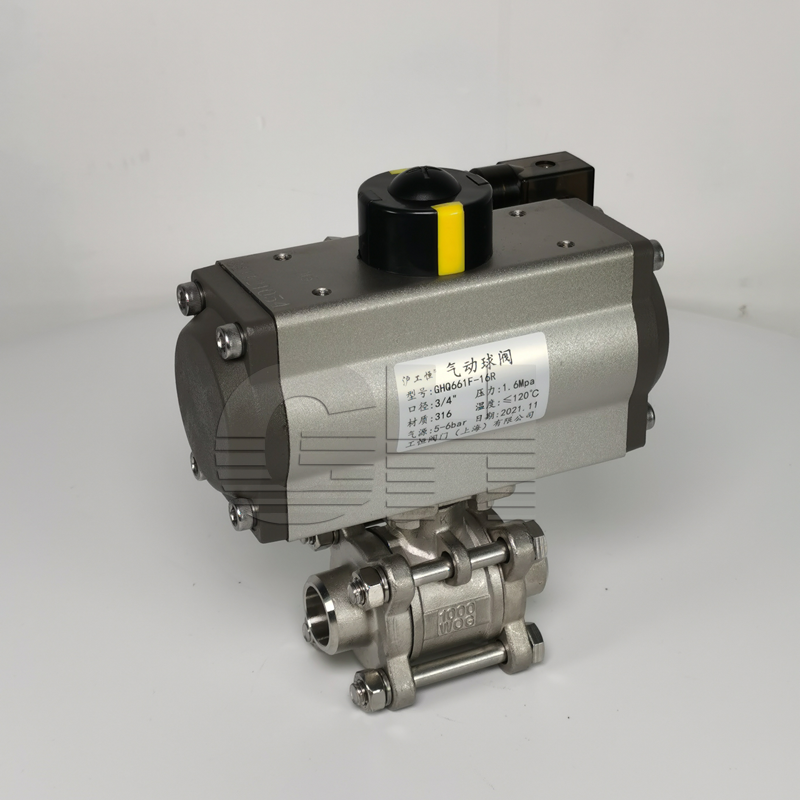

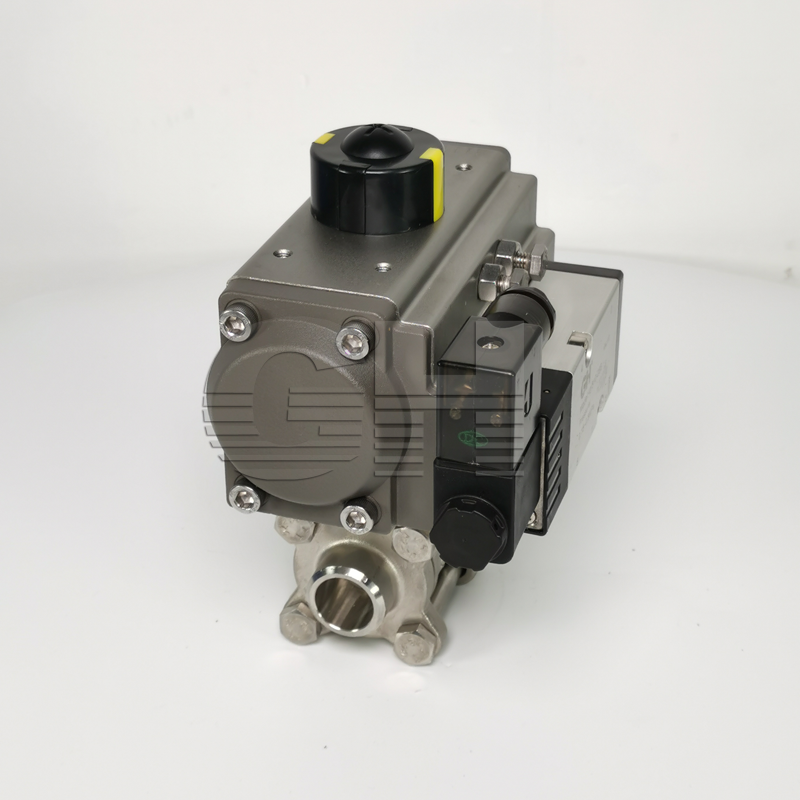

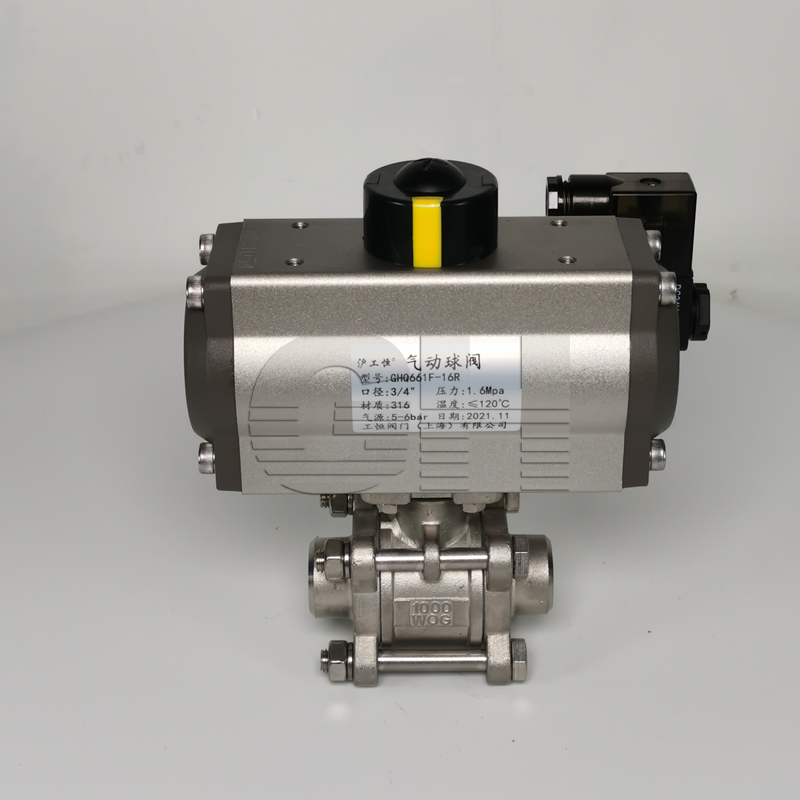

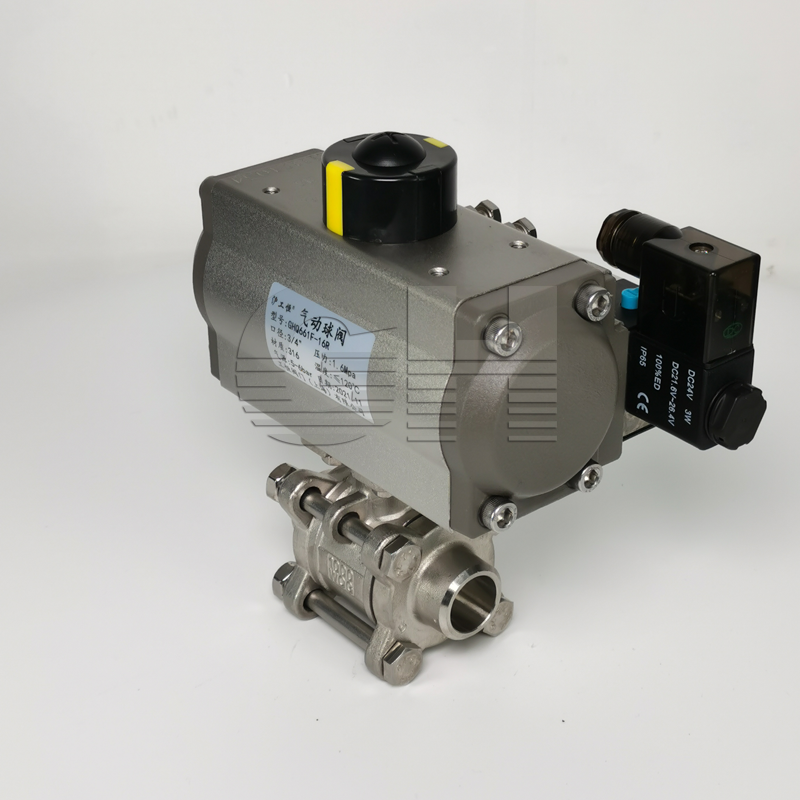

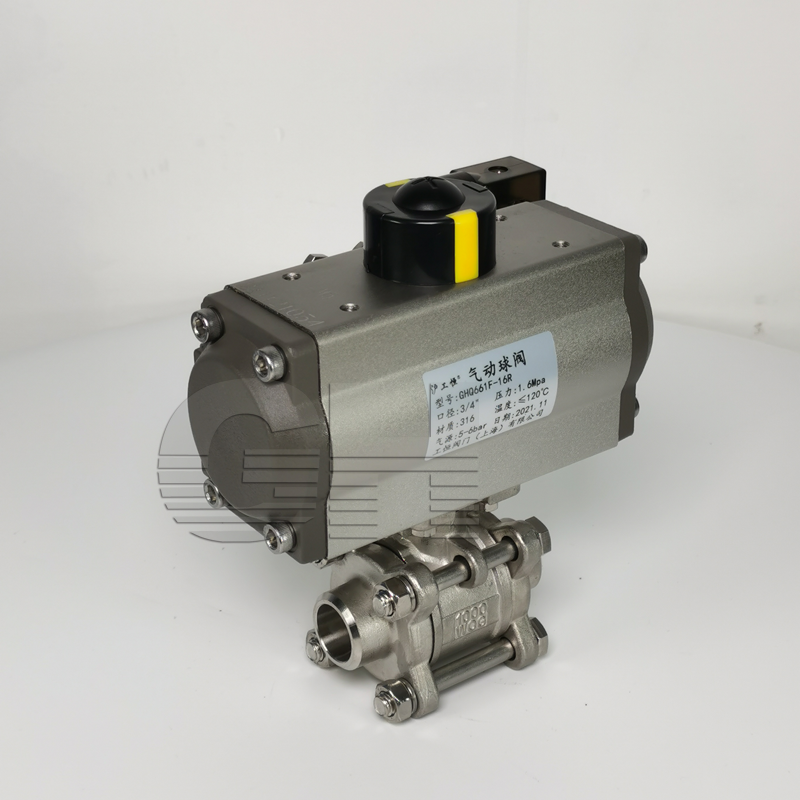

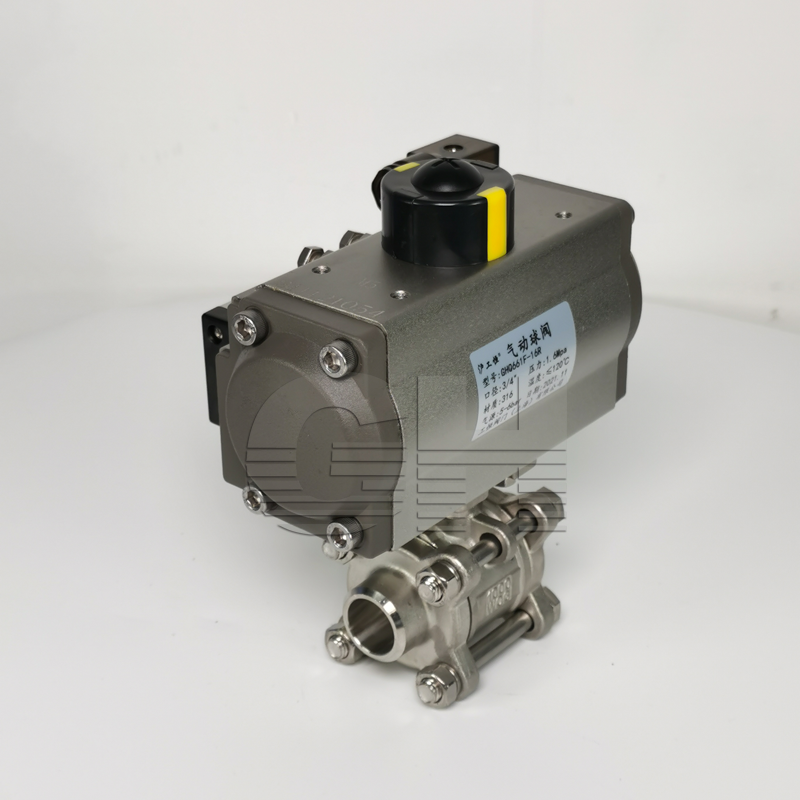

GHQ661F-16P氣動對焊球閥 三片式3PC球閥 耐腐蝕耐酸堿球閥
*** : 滬工恒 型號 : GHQ661F-16P 材質 : 不銹鋼 連接形式 : 焊接 結構形式 : 浮動球球閥 公稱通徑 : DN15-DN100mm 適用介質 : 水、蒸汽、油品等 壓力環境 : 常壓 工作溫度 : 常溫 標準 : 國標 流動方向 : 單向 驅動方式 : 氣動 零部件及配件 : 執行器 用途...
產品型號：
產品口徑（DN）：(mm)
產品壓力（PN）：(Mpa)
更新日期：2022-01-06
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
| *** : | 滬工恒 | 型號 : | GHQ661F-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 焊接 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-DN100mm |
| 適用介質 : | 水、蒸汽、油品等 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
Product details
產品概述：
Q661F-16P氣動高壓焊接球閥,不銹鋼高壓焊接球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作？刹捎弥悄芸刂婆c定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。Q661F-16P氣動高壓法蘭球閥按其密封性能分為金屬密封與軟密封。Q661F-16P氣動高壓焊接球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性等***點。氣動高壓焊接球閥適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高壓焊接球閥應用于石油、化工、教學設備、輕工、高壓設備、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
技術參數及性能：
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥體形式 | 整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上) | |||||||||||
| 公稱壓力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB | |||||||||||
| 連接形式 | 法蘭式、焊接式、螺紋式(適用于PN45MPa以內) | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 閥芯形式 | O型球體閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 動作范圍 | 0～90°、0～360° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||||
| 控制方式 | 開關兩位控制能、4～20mA模擬量信號控制 | |||||||||||
性能規范：
| 公稱通徑DN(mm) | DN15-300 | |||||
| 公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||
| 適用介質 | 水、油、蒸氣、類(溫度≤200℃類(溫度≤200℃) | |||||
聲明：本文中所有文字、數據、圖片均只適用于參考，GHQ661F-16P氣動對焊球閥 三片式3PC球閥 耐腐蝕耐酸堿球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
