Q15F三通內螺紋T型球閥
產品概述 Q15F不銹鋼法蘭式三通球閥可分為L(zhǎng)形和T形，L形（Q14F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q15F）三通球閥用于介質分流、合流及流 向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥...
產品型號：Q15F
產品口徑（DN）：15~50(mm)
產品壓力（PN）：1.6~6.4(Mpa)
更新日期：2015-05-12
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品概述
Q15F不銹鋼法蘭式三通球閥可分為L(zhǎng)形和T形，L形（Q14F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q15F）三通球閥用于介質分流、合流及流 向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
1.公稱壓力:1.6-6.4MPa ，2.適用溫度范圍:-20~232℃~350℃ ，
3.適用介質:水、油、氣及某些腐蝕性液體W.O.G。
4.適用范圍：啤酒、飲料、 乳品、制藥、生物工程等。

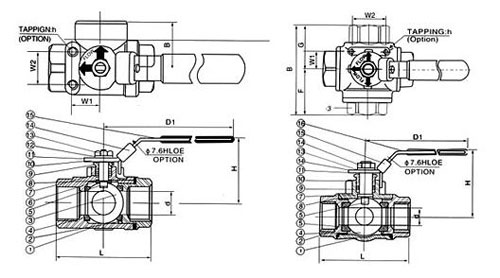

主要材料材質
| 序號NO | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 3 | 球 | 不銹鋼CF8M/CF8 |
| 4 | 球墊 | 聚四氟乙烯PTFE |
| 5 | 閥桿 | 不銹鋼CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯PTFE |
| 7 | 中口 | 聚四氟乙烯PTFE |
| 8 | 大薄片 | 聚四氟乙烯PTFE |
| 9 | 壓蓋螺母 | 不銹鋼CF8M/CF8 |
| 10 | 手柄 | 不銹鋼CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 華司 | 不銹鋼CF8 |
| 13 | 螺帽 | 不銹鋼CF8 |
| 14 | 鎖定裝置 | 不銹鋼CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲蓋 | 不銹鋼CF8M/CF8 |
主要連接尺寸
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT(g) |
| 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 11/4" | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 | 10-24UNC | 2000 |
| 11/2" | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
聲明：本文中所有文字、數據、圖片均只適用于參考，Q15F三通內螺紋T型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
