產品概述

Q614F、Q615F型氣動三通內螺紋不銹鋼球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的氣動閥門，氣動球閥啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。

產品執行標準

Q614F、Q615F型氣動三通內螺紋不銹鋼球閥執行標準

設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSIB16.34
連接尺寸	GB/9113、JB/T79	ANSIB16.5
試驗和檢驗	JB/T9002	API598

主要結構連接尺寸

Q614F、Q615F型氣動三通內螺紋不銹鋼球閥主要結構連接尺寸

通徑		外形尺寸								執行器型號
DN	in	d	G	L	L0	L1	L2	H	S
15	1/2	10	1/2″	68	34	140/178	62/75	130/136	26	GTD52/GTE65
20	3/4	15	3/4″	78	39	140/178	62/75	135/141	32	GTD52/GTE65
25	1	20	1″	86	43	140/214	62/91	139/173	38	GTD52/GTE80
32	11/4	25	11/4″	111	55.5	164/214	75/91	158/186	49	GTD65/GTE80
40	11/2	32	11/2″	126	63	164/246	75/101	165/203	56	GTD65/GTE90
50	2	38	2″	143	71.5	190/295	91/112	202/228	70	GTD80/GTE100

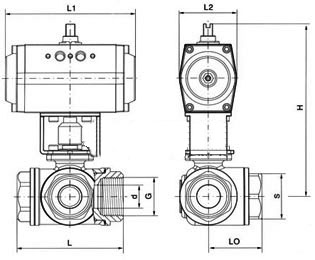

產品外形結構尺寸圖：

氣動球閥的維護:

氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。 　　
2、確認管線內是否有雜質、焊渣等，要把管線內吹掃干凈。 　　
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再檢查一次閥門的各個細節，保證閥門完好無損。 　　
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。 　　



氣動管路球閥的安裝： 　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則垂直安裝，閥門進出口處在水平位置上。 　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。 　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。 　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。 　　

氣動管路球閥安裝后的檢查： 　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。 　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
