Z6s42H、Z6s42Y型PN16~PN100氣動平行式雙閘板閘閥更新日期：2013-09-02

主要性能參數

Z6s42H、Z6s42Y型PN16～PN100氣動平行式雙閘板閘閥主要性能參數
型號	PN	工作壓力 (Mpa)	適用溫度（℃）	適用介質	材料
					閥體、閥蓋、閘板	閥桿	密封面	填料
Z6s42H-16C～100C	16～100	1.6～10.0	≤425	天然氣、水、蒸汽、油品	碳素鋼	鉻不銹鋼	堆焊鉻不銹鋼	柔性石墨
Z6s42Y-16C～100C							堆焊鈷鉻鎢硬質合金
Z6s42Y-16I～100I			≤550	水、蒸汽、油品	鉻鉬鑄鋼	鉻鉬鑄鋼
Z6s42Y-16P～100P			≤200	硝酸類	鉻鉬鈦鑄鋼	鉻鉬鈦鑄鋼		柔性石墨或聚四氟乙烯
Z6s42Y-16R～100R				醋酸類	鉻鎳鉬鈦鑄鋼	鉻鎳鉬鈦鑄鋼

主要外形及結構尺寸

Z6s42H、Z6s42Y型PN16氣動平行式雙閘板閘閥主要外形及結構尺寸
DN	DN/in	L	D	H	H1	Do	重量/kg
15	1/2	130	95	503	518	200	21.6
20	3/4	150	105	512	532	200	21.6
25	1	160	115	515	540	200	22.2
32	1 1/4	200	135	518	550	200	33
40	1 1/2	240	145	560	600	200	34.2
50	2	250	160	605	655	200	37.2
65	2 1/2	270	180	755	820	250	51
80	3	280	195	822	902	250	72
100	4	300	215	890	990	250	90
125	5	325	245	1113	1238	250	120
150	6	350	280	1192	1342	250	150
200	8	400	335	1494	1694	320	220
250	10	450	405	1623	1873	320	320
300	12	500	460	1750	2050	400	400
350	14	550	520	1870	2220	400	558
400	16	600	580	2060	2460	600	840
450	18	650	640	2050	2500	700	1200
500	20	700	705	2248	2748	740	1380
600	24	800	840	2900	3500	900	1620
700	28	900	910	3113	3813	900	1902
800	32	1000	1020	3200	4000	﹣	2282

Z6s42H、Z6s42Y型PN25氣動平行式雙閘板閘閥主要外形及結構尺寸
DN	DN/in	L	D	H	H1	Do	重量/kg
15	1/2	130	95	503	518	200	21.6
20	3/4	150	105	512	532	200	21.6
25	1	160	115	515	540	200	22.2
32	1 1/4	200	135	518	550	200	33
40	1 1/2	240	145	560	600	200	34.2
50	2	250	160	605	655	200	37.2
65	2 1/2	270	180	755	820	250	57
80	3	280	195	822	902	250	72
100	4	300	230	890	990	250	90
125	5	325	270	1113	1238	250	120
150	6	350	300	1192	1342	250	150
200	8	400	360	1494	1694	320	230
250	10	450	425	1623	1873	320	330
300	12	500	485	1750	2050	400	410
350	14	550	550	1870	2220	400	570
400	16	600	610	2060	2460	600	852
450	18	650	660	2050	2500	700	1213
500	20	700	730	2248	2748	740	1500
600	24	800	840	2900	3500	900	1800
700	28	900	955	3113	3813	900	1962
800	32	1000	1070	3200	4000	﹣	2354

Z6s42H、Z6s42Y型PN40氣動平行式雙閘板閘閥主要外形及結構尺寸
DN	DN/in	L	D	H	H1	Do	重量/kg
15	1/2	130	95	515	530	200	22
20	3/4	150	105	520	540	200	22
25	1	160	115	525	540	200	23
32	1 1/4	200	135	568	600	200	39
40	1 1/2	240	145	570	610	200	41
50	2	250	160	618	668	200	45
65	2 1/2	280	180	755	820	250	63
80	3	310	195	852	832	250	84
100	4	350	230	905	1005	250	102
125	5	400	270	1139	1264	250	135
150	6	450	300	1222	1372	320	165
200	8	550	375	1517	1717	400	240
250	10	650	445	1653	1903	400	345
300	12	750	510	2070	2370	600	450
350	14	850	570	2300	2650	600	640
400	16	950	655	2450	2850	600	1000
450	18	1050	680	2530	2980	700	1320
500	20	1150	755	2648	3148	740	2000
600	24	1350	890	2900	3500	900	2500
700	28	1450	995	3115	3815	900	2750
800	32	1660	1135	3205	4005	﹣	3025

Z6s42H、Z6s42Y型PN63氣動平行式雙閘板閘閥主要外形及結構尺寸
DN	DN/in	L	D	H	H1	Do	重量/kg
15	1/2	130	105	515	530	200	23
20	3/4	150	125	520	540	200	24
25	1	160	135	525	540	200	25
32	1 1/4	200	150	568	600	200	43
40	1 1/2	240	165	570	610	200	47
50	2	250	175	618	668	200	57
65	2 1/2	280	200	755	820	250	78
80	3	310	210	912	932	250	102
100	4	350	250	995	1005	250	141
125	5	400	295	1139	1264	250	201
150	6	450	340	1222	1372	250	268
200	8	550	405	1517	1717	320	336
250	10	650	470	1653	1903	320	445
300	12	750	530	2070	2370	400	560
350	14	850	595	2310	2660	400	765
400	16	950	670	2450	2850	600	1300
500	20	1150	800	2648	3148	740	2402
600	24	1350	930	2900	3500	900	3180

Z6s42H、Z6s42Y型PN100氣動平行式雙閘板閘閥主要外形及結構尺寸
DN	DN/in	L	D	H	H1	Do	重量/kg
15	1/2	160	105	515	530	200	23
20	3/4	190	125	520	540	200	25
25	1	210	135	525	540	200	27
32	1 1/4	230	150	568	600	200	49
40	1 1/2	240	165	585	625	200	60
50	2	250	195	638	668	250	70
65	2 1/2	280	220	755	820	250	85
80	3	310	230	912	932	250	120
100	4	350	265	995	1005	250	204
125	5	400	310	1139	1264	250	302
150	6	450	350	1330	1480	400	375
200	8	550	430	1590	1790	400	430
250	10	650	500	1830	2080	400	548
300	12	750	585	2070	2370	700	710
350	14	850	655	2310	2660	700	859
400	16	950	715	2550	2950	700	1380

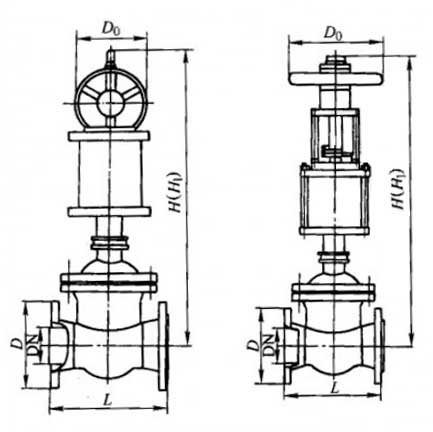

Z6s42H、Z6s42Y型PN16~PN100氣動平行式雙閘板閘閥外形結構尺寸圖

注：本公司是上海閥門生產廠家，生產的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
