Z41W型150（Lb)~400(Lb)不銹鋼鑄鋼法蘭閘閥更新日期：2019-09-01

主要性能參數

Z41W型150（Lb)～400(Lb)不銹鋼鑄鋼法蘭閘閥主要性能參數
型號	工作壓力 (Lb)	工作壓力 (MPa)	適用溫度（℃）	適用介質	材料
型號	工作壓力 (Lb)	工作壓力 (MPa)	適用溫度（℃）	適用介質	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41W-150(Lb)P	150	2.0	≤150	硝酸類	鉻鉬鈦不銹鋼	鉻鉬鈦不銹鋼	堆焊硬質合金	柔性石墨或聚四氟乙烯
Z41W-150(Lb)R	150	1.37		硝酸類	鉻鉬鈦不銹鋼	鉻鉬鈦不銹鋼	堆焊硬質合金	柔性石墨或聚四氟乙烯
Z41W-300(Lb)P	300	5.0		腐蝕性介質	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+ 鈷鉻鎢	﹣	﹣
Z41W-300(Lb)R	300	3.77	≤200	腐蝕性介質	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+ 鈷鉻鎢	﹣	﹣
Z41W-400(Lb)P	400	4.37	≤200		鉻鎳鈦鋼	鉻鎳鈦鋼	﹣	﹣
Z41W-400(Lb)R	400	4.76	≤200		鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+ 鈷鉻鎢	﹣	﹣

主要外形及結構尺寸

Z41W-150Lb型不銹鋼鑄鋼法蘭閘閥主要外形及結構尺寸
DN/in	d	L	H (近似值）	W	o	t	c	g	f	z×Φd	重量/kg
1/2	13	108	188	100	89	12	60.5	35	1.6	4×Φ15	4
3/4	19	117	202	100	98	12	70	43	1.6	4×Φ15	5
1	25	127	225	120	108	12	79.5	51	1.6	4×Φ15	7
1 1/4	32	140	252	120	117	13	89	64	1.6	4×Φ15	8
1 1/2	38	165	277	160	127	15	98.5	73	1.6	4×Φ15	12
2	51	178	326	200	152	16	120.5	92	1.6	4×Φ19	20
2 1/2	64	190	380	200	178	18	139.5	105	1.6	4×Φ19	27
3	76	203	449	200	190	19	152.5	127	1.6	4×Φ19	33
4	102	229	548	240	229	24	190.5	157	1.6	8×Φ19	46
5	127	254	553	280	254	24	216	186	1.6	8×Φ22	68
6	152	267	775	280	279	26	241.5	216	1.6	8×Φ22	86
8	203	292	874	355	343	29	298.5	270	1.6	8×Φ22	140
10	254	330	1265	400	406	31	362	324	1.6	12×Φ25	190
12	305	356	1465	400	483	32	432	381	1.6	12×Φ25	270
14	337	381	1570	560	533	35	476	413	1.6	12×Φ29	430
16	387	406	1701	560	597	37	540	470	1.6	16×Φ29	570
18	438	432	2070	560	635	40	578	533	1.6	16×Φ32	740
20	489	457	2290	640	699	43	635	584	1.6	20×Φ32	920
24	591	508	2490	720	813	48	749.5	592	1.6	20×Φ35	1410

Z41W-300Lb型不銹鋼鑄鋼法蘭閘閥主要外形及結構尺寸
DN/in	d	L	H (近似值）	W	o	t	c	g	f	z×Φd	重量/kg
1/2	13	140	201	100	95	15	66.5	35	1.6	4×Φ15	4.5
3/4	19	152	212	120	117	16	82.5	43	1.6	4×Φ19	5.5
1	25	165	237	140	124	18	89	51	1.6	4×Φ19	8
1 1/2	38	190	289	160	156	21	114.5	73	1.6	4×Φ22	14
2	51	216	340	200	165	23	127	92	1.6	8×Φ19	30.5
2 1/2	64	241	395	240	190	26	149	105	1.6	8×Φ22	37
3	76	283	458	280	210	29	168.5	127	1.6	8×Φ22	55
4	102	305	550	300	254	32	200	157	1.6	8×Φ22	78
5	127	381	651	355	279	35	235	186	1.6	8×Φ22	106
6	152	403	789	400	318	37	270	216	1.6	12×Φ22	157
8	203	419	972	450	381	42	330	270	1.6	12×Φ25	280
10	254	457	1023	450	445	48	387.5	324	1.6	16×Φ29	410
12	305	502	1476	560	521	51	451	381	1.6	16×Φ32	575
14	337	762	1600	640	584	54	514.5	413	1.6	20×Φ32	820
16	387	838	1860	720	648	58	571.5	470	1.6	20×Φ35	1010

Z41W-400Lb型不銹鋼鑄鋼法蘭閘閥主要外形及結構尺寸
DN/in	d	L	D	H	重量/kg
2	50	292	250	368	35
2 1/2	65	330	300	394	47
3	80	356	300	473	65
4	100	406	350	622	90
5	125	457	400	686	153
6	150	495	400	750	250
8	200	597	500	876	390
10	250	673	600	1041	535
12	300	762	650	1181	886
14	350	826	700	1588	960
16	400	902	700	1803	1424
18	450	﹣	﹣	﹣	﹣
20	500	﹣	﹣	﹣	﹣
24	600	﹣	﹣	﹣	﹣

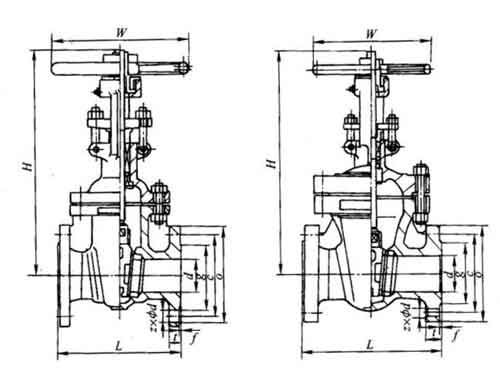

Z41W型150（Lb)~400(Lb)不銹鋼鑄鋼法蘭閘閥外形尺寸圖
