HCP平衡籠式氣動單座調節閥
產品概述 HCP平衡籠式氣動單座調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準...
產品型號：HCP
產品口徑（DN）：40~200(mm)
產品壓力（PN）：1.6~6.4(Mpa)
更新日期：2018-08-27
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品概述
HCP平衡籠式氣動單座調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流線型的通道，還設有一個套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
技術參數和性能
| 公稱通徑 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|
| 閥體型式 | 直通單座鑄造球形閥 | ||||||||
| 公稱通徑 | 40、50、65、80、100、125、150、200mm | ||||||||
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | ||||||||
| 連接型式 | 法蘭連接 | FF、RF、RJ、LG | |||||||
| 法蘭標準 | JIS B2201、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | ||||||||
| 焊接標準 | 嵌接焊SW(40~50mm) 對接焊BW(65~200mm) | ||||||||
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等 | ||||||||
| 上閥蓋 | 常溫型 | -17～+230℃ | |||||||
| 伸長I型 | -45～-17℃、 +230～+566℃ | ||||||||
| 伸長Ⅱ型 | -100～-45℃ | ||||||||
| 伸長Ⅲ型 | -196～-100℃ | ||||||||
| 注：工作溫度不準超過各種材料的允許范圍 | |||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | ||||||||
| 閥芯形式 | 帶活塞環的壓力平衡式閥芯 | ||||||||
| 流量特性 | 高容量流量特性:等百分比特性(%)和線性特性(L) | ||||||||
| 高精度流量特性:等百分比特性(%)和線性特性(L) | |||||||||
| 注：1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定 | |||||||||
| 閥芯材料 | 不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | ||||||||
執行器技術參數
| 執行器型式 | HA多彈簧薄膜執行機構 |
|---|---|
| 膜片材料 | 丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 20~100、40~120kpa、80~240KPa |
| 供氣壓力 | 140~400KPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要性能指標
| 泄漏量 | 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 | |
|---|---|---|
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3% | |
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
| 不帶定位器 | 小于全行程的±5% | |
| — | 注：采用標準的V型聚四氟乙烯填料 | |
| 可調范圍 | 50：1 | |
Cv值和行程
| 公稱通徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 |
| 額定Cv值 | 11 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 120 | 120 | 175 | 330 | 175 | 330 | 580 |
| 額定行程 | 25 | 38 | 50 | 75 | |||||||||||||||||
流量特性

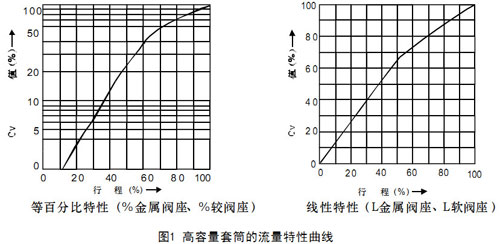

| I、高容量閥芯 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 公稱通徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
| 閥座直徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
| 額定 Cv值 | 等百分比特性（％) | 36 | 60 | 100 | 140 | 220 | 420 | 820 |
| 線性特性（L) | 40 | 75 | 110 | 150 | 240 | 435 | 850 | |
| 額定行程 | 25 | 38 | 50 | 75 | ||||

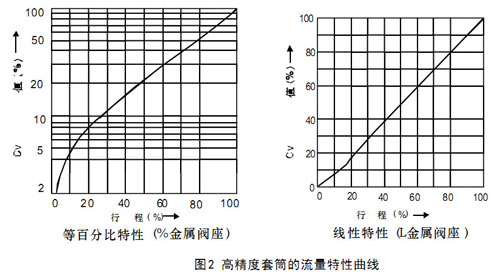

| II、高精度流量特性閥芯（％) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||||||
| 閥座直徑 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 10C | 125 | 150 | 125 | 150 | 200 | |
| 額定Cv值 | 11 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 175 | 275 | 360 | 275 | 360 | 650 | |
| 等百分比 | 金屬閥座 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 線性 | 軟閥座 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 額定行程 | 25 | 38 | 50 | 75 | ||||||||||||||||||
聲明：本文中所有文字、數據、圖片均只適用于參考，HCP平衡籠式氣動單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
