產品概述：

ZDRW-6K型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。

產品型號與規格:

ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥產品型號與規格

類別	直行程		角行程
	常溫型	中溫型	常溫型	中溫型
型號	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
規格	DN600～1000		DN50～1000

產品性能參數:

ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥性能參數

公稱通徑mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	1000	1200	1400	1600	1800	2000
額定流量 系數kv	85	225	340	500	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000	136000
可配電動 執行機構	3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
公稱壓力	0.1、0.6、1.0 (MPa)
介質溫度℃	常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
轉角范圍	平行閘板0～700,傾斜閥板0～600
流量特性	近似百分比
接管法蘭	按JB78-59中對夾式法蘭連接
動作時間	25、30、60秒
閥體材質	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥性能指標

公稱通徑 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力 MPa	0.6
介質溫度 ℃	常溫：-20～200（鑄鐵）；-40～250（鑄鋼）； 中溫-40～450（鑄不銹鋼）
額定轉角 °	0～70
流量特性	-20～150
環境溫度 ℃	近似等百分比
接管法蘭	按JB78-59 對夾式法蘭連接
閥體材質	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
閥板材質	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610R角行程電子式電動執行機構主要技術參數

型 號	輸出力矩 N.m	動作時間 S/90°	轉角	技術參數
361RSA-02	20	8.5	90°	電 源：220±10%Va.c.50Hz 驅動電機：交流可逆電機 輸入信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
361RSA-05	50	17.0
361RSB-10	100	18.0
361RSB-20	200	36.0
361RSC-30	300	24.0
361RSC-50	500	42.0
361RSC-60	600	48.0
361RSD-100	1000	30.0
361RSD-150	1500	42.0
361RXB-10	100	18.0
361RXB-20	200	36.0

主要零件材料及推薦使用溫度范圍

零件名稱	材 料	溫度范圍℃
閥體、閥板	HT200	-20～200
	35	-40～450
	ZG230-450
	1Cr18Ni9Ti
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti	-40～550

注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的、使用溫度。其使用溫度不得低于介質溫度范圍下限，使用溫度不得高于介質溫度范圍的上限。

ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥性能指標

項 目	指 標 值
基 本 誤 差%	±2.5
回 差%	2.0
死 區%	3.0
始 終 點 偏 差%	±2.5
額 定 行 程 偏 差%	+2.5
允 許 泄 漏 量1/h	2×10-2×閥額定容量

閥門允許壓差:

ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥允許壓差(Mpa)

公稱通徑 mm	配用執行機構型號
	361RSA-05		361RSB-10 361RXB-10		361RSB-20 361RXB-20		361RSC-30		361RSC-50		361RSC-60		361LSC-99		361RSD-100		361RSD-150
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	0.6	0.6
80	0.6	0.6
100	0.6	0.284
125	0.6	0.144	0.6	0.292	0.6	0.587
150	0.6	0.084	0.6	0.17	0.6	0.342
200	0.6	0.035	0.6	0.071	0.6	0.144
250			0.6	0.037	0.6	0.074	0.6	0.112
300			0.6	0.021	0.6	0.043	0.6	0.064
350			0.6	0.013	0.6	0.027	0.6	0.041
400							0.6	0.027	0.6	0.045	0.6	0.055
450							0.6	0.019	0.6	0.032	0.6	0.038
500							0.6	0.014	0.6	0.023	0.6	0.028
600													0.6	0.013	0.6	0.027	0.6	0.041
700													0.6	0.008	0.6	0.017	0.6	0.025
800													0.6	0.005	0.6	0.012	0.6	0.017
900													0.6	0.004	0.6	0.008	0.6	0.012
1000													0.6	0.003	0.6	0.006	0.6	0.009
動作時間 S/70°	13.26		14.0		28.0		18.67		32.67		37.3		50		23.3		32.7

產品外形結構尺寸:

ZDLW-6B、ZDRW-6K型PN1～PN10電子式電動調節蝶閥外形尺寸

公稱 通徑 DN	D	D1	L1	L2				D2				H				n-d	L3				法蘭端 面距
				配A型	配 B型	配 C型	配 D型	配 A型	配 B型	配 C型	配D型	配 A型	配 B型	配 C型	配D型		配A型	配B型	配C型	配D型
50		110	92	355				225				200				4-φ14	120				60
80	125	150	92	355												4-φ18
100	145	175	102	385
125	175	200	117	384	429				225				225			8-φ18		155
150	200	225	130	397	442
200	255	280	172	437	482																70
250	310	335	197		511	561				335				260		12-φ18			165
300	362	395	227		536	586										12-φ23					80
350	412	445	252		561	611
400	462	495	296			656										16-φ23					100
450	518	550	321			679
500	568	600	346			704
600	755	705	480				1075				470				365	20-φ25				120	150
700	860	810	530				1125									20-φ24
800	975	920	595				1185									24-φ30					200
900	1075	1020	685				1280
1000	1175	1175	735				1320									28-φ30

注：L3為拆卸護罩所的尺寸。

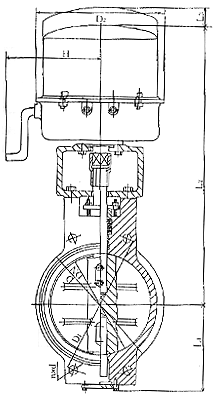

產品外形結構尺寸圖：

用戶訂貨須知

訂貨請?zhí)峁┮韵沦Y料:
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.閥作用形式(電-關式或電-開式)；4.流量特性；5.閥前壓力，閥后壓力；6.閥體、閥芯材料；7.是否帶附件
