產品概述：
ZMAP-16D型PN6～PN64氣動低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，配用閥門定位器。 調節閥結構原理：
氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。



安裝、使用注意事項：
１、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有閥門定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修調節閥時切換到手動操作，不致于停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制閥門的開度。當停止使用時，手輪機構恢復到原來空檔位置，以利自控系統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
6、調節閥在安裝前應對管路清洗污物、焊渣。安裝后，使調節閥全開，對管路，閥門等進行清洗及試驗各連接處的密封性。

主要技術指標:

ZMAP-16D氣動低溫調節閥技術指標

公稱通徑 DN	單座	20										25	32	40	50	65	80	100	125	150	200
	雙座	－										25	32	40	50	65	80	100	125	150	200
額定流量 系數Kv	單座	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	80	120	200	280	450
	雙座	－										10	6	25	40	63	100	160	250	400	630
流量特性		直線						直線；等百分比
配用執行機構型號		－						－				ZMA-2		ZMA-3		ZMA-4			ZMA-5
行程		10						10				16		25		40			60
作用方式		氣關式（B），氣開式（K）
彈簧壓力范圍KPa		標準信號：20～100；其它信號；40～200；20～60；60～100

產品外形結構尺寸:

ZMAP-16D氣動低溫調節閥外形尺寸

公稱通徑DN（mm）				－	20	25	32	40	50	65	80	100	125	150	200
A				230	280	280		325		410			495
－				135	235	235	255	280	310	345	370	430	470	550	660
1				160	260	260	285	305	340	375	405	460	525	590	700
2				190	290	290	315	335	370	410	440	490	560	630	740
n-				6-12	8-14	8-14	8-14	8-16		10-16	10-18	12-18	16-18		20-18
單座	H	L		120	190	200	210	235	265	295	210	370	440	475	570
		H1=500		862	1006	1060	1066	1137	1152	1377	1390	1394			－
		H1=600		962	1106	1160	1166	1237	1252	1477	1490	1494			－
		H1=700		1062	1206	1260	1266	1337	1352	1577	1590	1594	1743	1751	1790
		H1=800		1162	1306	1360	1366	1437	1452	1677	1690	1694	1843	1851	1890
		H1=900		1262	1406	1460	1466	1537	1552	1777	1790	1794	1943	1951	1990
		H1=1000		1362	1506	1560	1566	1637	1652	1877	1890	1894	2043	2051	2090
		H1=1100											2143	2150	2190
		H1=1200											2243	2250	2290
	H2			32	58	112	118	129	144	178	191	195	243	251	290
雙座	H	L				200	210	235	265	295	320	370	440	475	570
		H1=500				1065	1068	1147	1152	1387	1407	1419			－
		H1=600				1165	1168	1247	1252	1487	1507	1519			－
		H1=700				1265	1268	1347	1352	1587	1607	1619	1768	1778	1820
		H1=800				1365	1368	1447	1452	1687	1607	1719	1868	1878	1920
		H1=900				1465	1468	1547	1552	1787	1807	1819	1968	1978	2020
		H1=1000				1565	1568	1647	1652	1887	1907	1919	2068	2078	2120
		H1=1100											2168	2178	2220
		H1=1200											2268	2278	2320
	H2			－	－	117	120	139	144	188	208	208	268	278	320

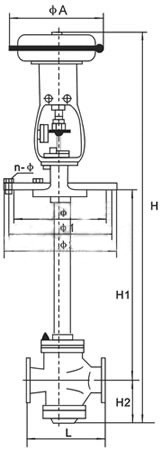

產品外形結構尺寸圖：

訂貨須知:
訂貨請?zhí)峁┮韵聟?shù)
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.信號壓力；、彈簧范圍；4.流量特性；5.閥的開關型式；6.閥體、閥芯材料；7.是否帶附件；
