產品概述：
該系列調節閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。

產品主要特點：
1.不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力"突變"的影響；
2.具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
3.防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
4.當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
5.適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等***點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。

產品技術參數:

ZSHV氣動V型調節球閥PN16～PN64技術參數

公稱通徑DN(mm)		25～400
公稱壓力PN(MPa)		1.6～6.4
公稱壓力Ps(MPa)	強度試驗	2.4～9.6
	密封試驗	1.76～7.0
材料\代號		C	P	R
主要 零件	閥體	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球桿	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯、不銹鋼、硬質合金
	填料	聚四氟乙烯、柔性石墨
適用 工況	適用介質	水,蒸汽,油品	硝酸類	醋酸類
	適用溫度	-28～425℃	-28～500℃
執行器	型? 號	GT系列、AW系列,SW系列、BAW系列, BRAY系列
	氣源壓力	0.4～0.7MPa
連接形式		對夾式、法蘭式，法蘭按JB79-59標準

公稱通徑D（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力PN（MPa）	1.6、2.5、4.0、6.4
流量特性	近似等百分比（參見典型曲線圖）、直線特性
閥板轉角（度）	0°～到90°（可調）
允許泄漏量等級	軟密封：零泄露 硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S）	0.5				1.0			2.5～4.0			7.0		10
可調節比	250:1						300:1

基本誤差	回差	死區	輸入信號		氣源 接口
			電信號	氣信號
全行程的 ≤±2%	全行程的 ≤±2%	全行程的 ≤0.8%	4～20mADC	20～100Kpa	G1/8" G1/4"

調節閥允許壓差:

ZSHV氣動V型調節球閥PN16～PN64允許壓差

執行 機構	狀態	PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K
		填料：聚四氟乙石棉
		25	40	50	65	80	100	125	150	200	250	300
GT65	關閉	4.99	1.13									－
	△P	0.74	0.31									－
GT80	關閉	4.99	4.99	4.99	2.80	1.33						－
	△P	1.72	0.83	0.53	0.30	0.16						－
GT90	關閉		4.99	4.99	2.80	2.62						－
	△P		1.33	1.33	0.49	0.28						－
GT100	關閉					4.52	1.56					－
	△P					0.48	0.16					－
GT125	關閉					4.52	4.50	2.31	1.43			－
	△P					0.82	0.45	0.25	0.19			－
GT160	關閉						4.50	4.97	3.32			－
	△P						0.81	0.52	0.40	1.13		－
AW17	關閉							4.95	3.21	0.13	2.74	1.91
	△P							0.90	0.69	3.71	0.42	0.31
AW20	關閉									0.70	3.23	2.51
	△P	－	－	－	－	－	－	－	－	0.70	0.54	0.40

產品外形尺寸結構圖:

ZSHV氣動V型調節球閥PN16～PN64外形尺寸

公稱通徑 DN(mm)	尺寸 (mm)
	對夾	法蘭式					L	H
	D	D	D1	D2	q	Z-Φd
25	64	110	85	65	14	4-14	102	233
40	82	145	110	85	16	4-18	114	280
50	100	160	125	110	16	4-18	124	362
65	120	180	145	120	18	4-18	145	377
80	131	195	160	135	20	8-18	165	410
100	158	215	180	155	20	8-18	194	423
125	180	245	210	185	22	8-18	213	436
150	216	280	240	210	24	8-23	229	653
200	268	335	295	265	26	12-23	243	703
250	326	405	355	320	30	12-25	297	787
300	460	460	410	3750	30	12-25	338	827
350	470	-	-	-	-	－	-	1050
400	525	-	-	-	-	－	-	1100

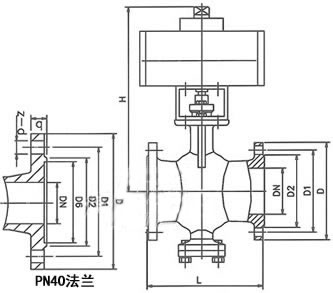

產品外形尺寸圖：

訂貨須知:
訂貨請?zhí)峁┮韵聟?shù)
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.信號壓力、彈簧范圍；4.流量特性；5.閥的開關型式；6.閥體、閥芯材料；7.是否帶附件；
