*** :	GH/工恒	型號 :	ZJHP-16K
材質 :	不銹鋼	連接形式 :	法蘭
加工定制 :	是	公稱通徑 :	DN20~200
適用介質 :	水,蒸汽,油品	壓力環境 :	常壓
工作溫度 :	常溫	流動方向 :	單向
驅動方式 :	氣動	零部件及配件 :	執行器
形態 :	隔膜式	類型(通道位置) :	二通式
標準 :	國標	密封形式 :	硬密封型

產品詳情


參數

型號：ZJHP-16K
名稱：氣動薄膜調節
閥體型式：直通鑄造球型閥體
閥芯型式：非平衡式單座柱塞閥芯
公稱通徑：DN20~200 NPS 3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型、
保溫夾套型
填 料：V型聚四乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆

概述

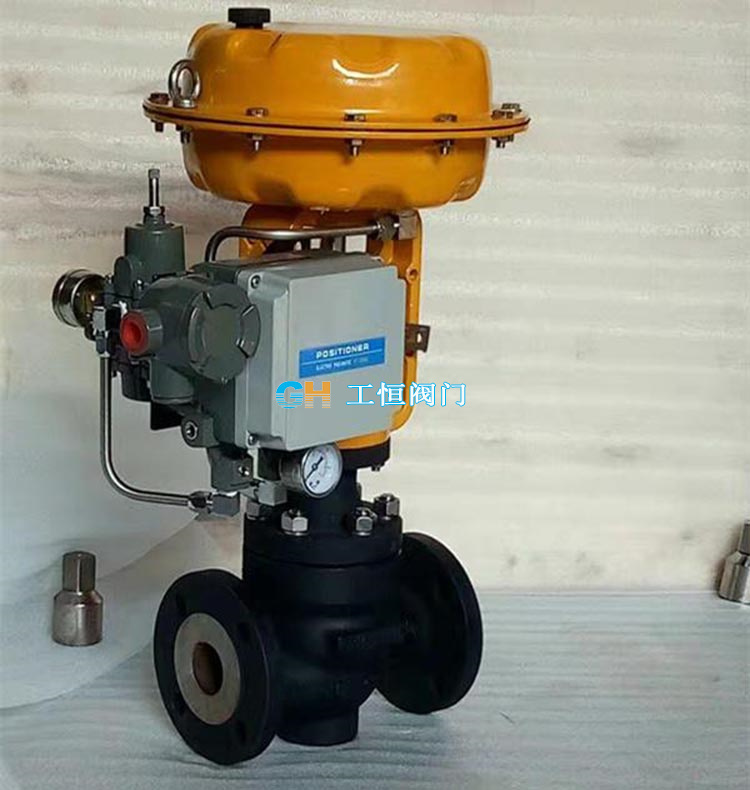

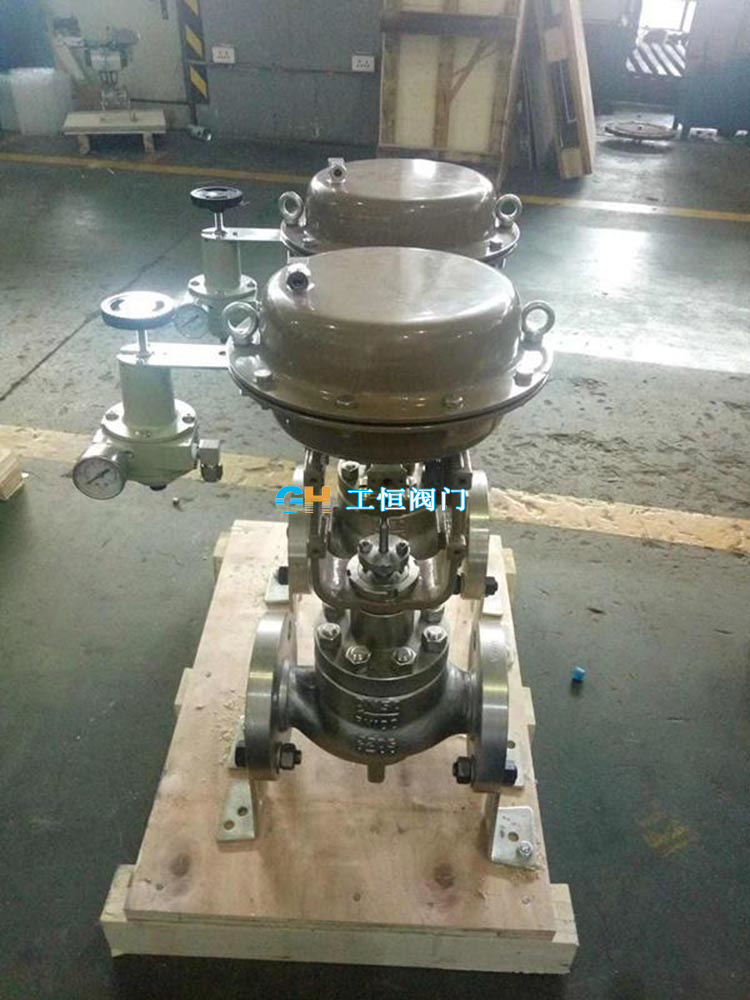

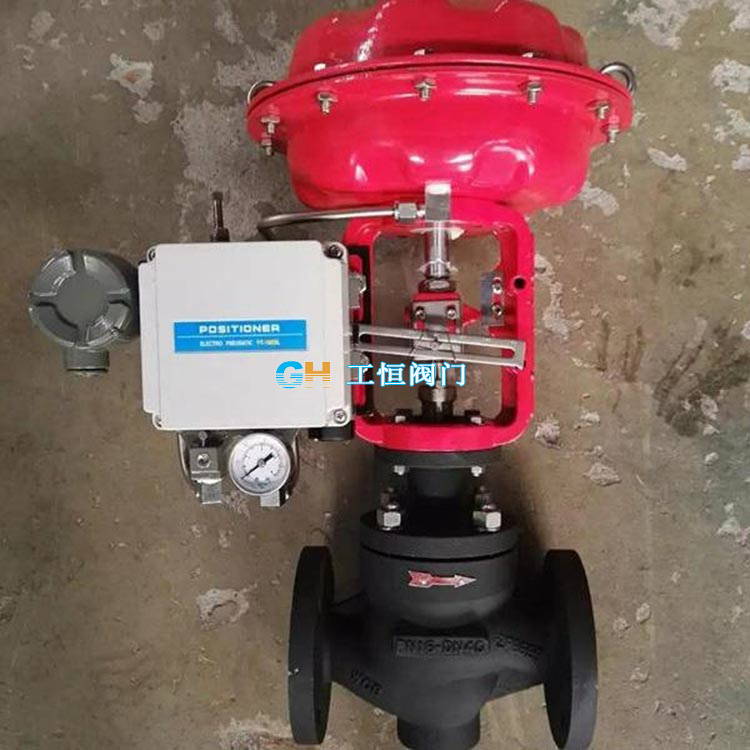

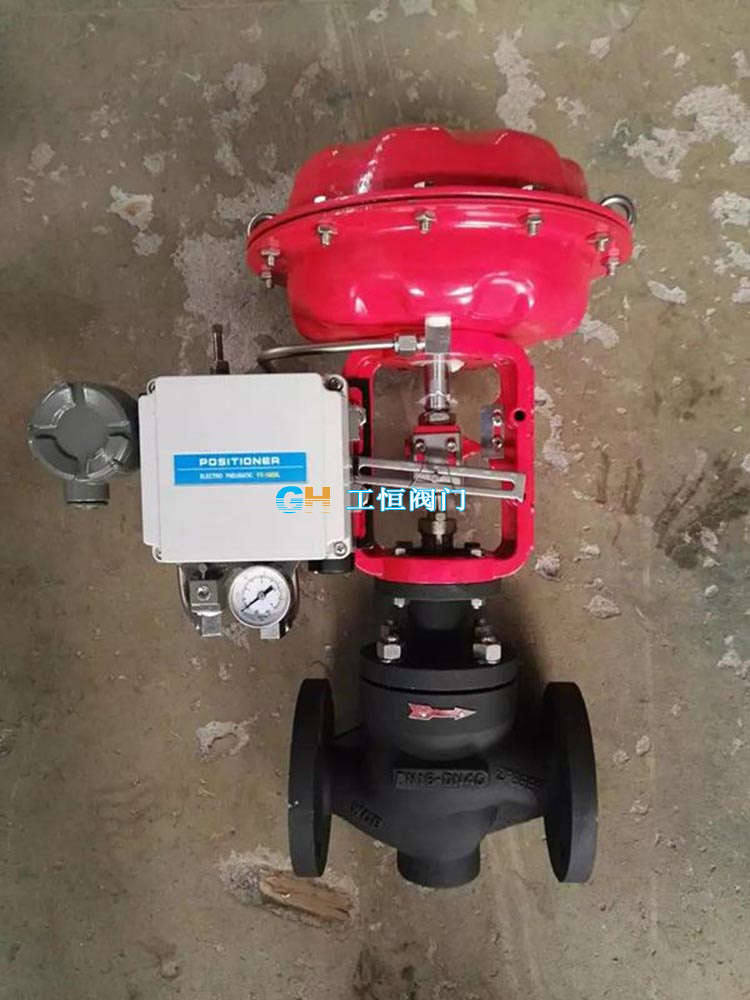

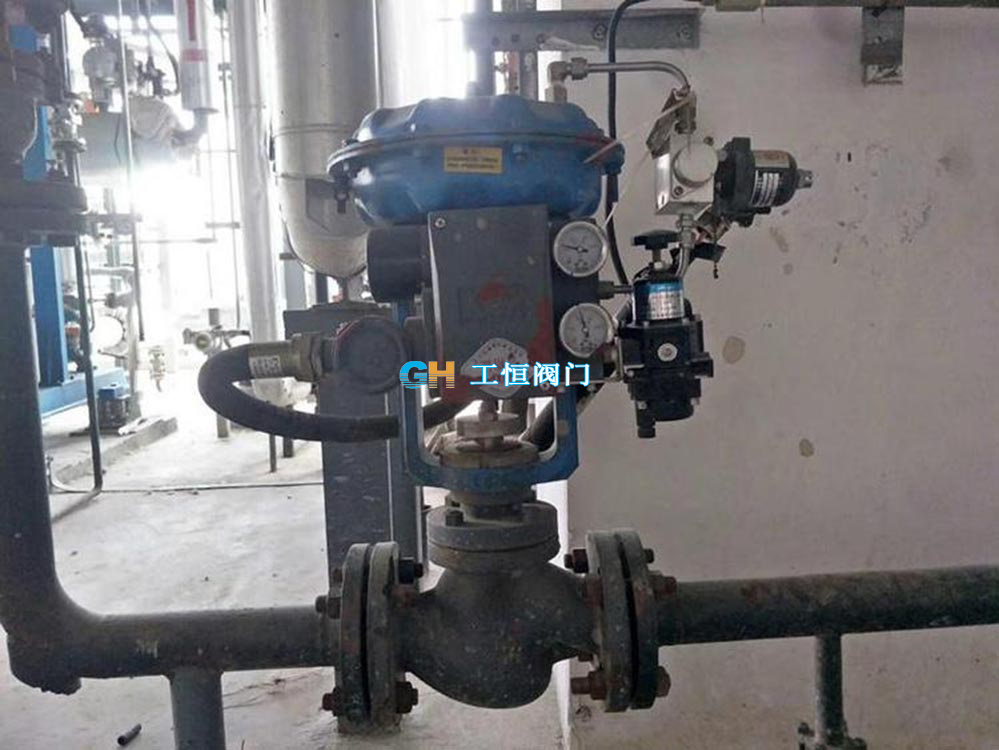

ZJHP-16K氣動薄膜調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。而足夠的頂部導向系統克服小開度時的震動，使用壽命更長�？蛇x擇多彈簧氣動薄膜機構或電動執行機構等。
、

內部設計選材不同處

我公司生產的套筒調節閥區別于其他公司的是內件選材其他公司內件選材基本都是304不銹鋼材質不經過硬化處理耐用效果差、我公司內件選材標配是閥芯閥座2Cr13不銹鋼堆焊STL合金、閥桿2Cr13不銹鋼氮化處理耐用效果好

型號編制方法

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	J:氣動薄膜執行機構	H直行程	P:標準型單座調節閥	PN16=16	C=WCB	DN25= DN25
	H:氣動活塞執行機構		PF:軟密封單座調節閥	CL150LB=150 LB	LC=LCB	NPS1〞=NPS1〞
			PL:單座籠式調節閥	JIS10K=10K	P=CF8
			PG:帶散熱型單座調節閥		PL=CF3
			PV:波紋管型單座調節閥		R=CF8M
			PD:低溫型單座調節閥		RL=CF3M
					D=特殊材質

如：Z型氣動薄膜單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHP-16C DN50

技術參數選型表

閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Cv	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
公稱通徑	行程	可選流量系數Cv（★標準型 ●推薦 ○定制）
DN20	16mm	●	●	●	★
DN25		●	●	●	●	★
DN32	25 mm	○	○	○	○	○	★
DN40			○	○	○	○	●	★
DN50				○	○	○	●	●	★
DN65	40mm						○	○	○	★
DN80							○	○	○	●	★
DN100							○	○	○	●	●	★
DN125	60mm									○	○	○	★
DN150											○	○	●	★
DN200											○	○	●	●	★
氣動執行機構		ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45
膜片面積Ae (cm2)		350					350			560			900
作用方式	彈簧范圍	金屬密封允許壓差（MPa）
氣開	20-100KPa	4.46	3.09	1.98	1.16	0.7	0.44	0.28	0.18	0.17	0.11	0.07	0.07	0.05	0.03
	40-200 KPa	6.4	6.4	5.94	3.34	2.14	1.31	0.84	0.53	0.51	0.33	0.21	0.22	0.15	0.09
	80-240 KPa	6.4	6.4	6.4	6.4	4.99	3.05	1.95	1.25	1.18	0.78	0.5	0.51	0.36	0.21
氣關	20-100KPa	6.4	6.19	3.96	2.23	2.14	0.87	0.56	0.35	0.34	0.22	0.14	0.15	0.1	0.06
	40-200 KPa	6.4	6.4	6.4	6.4	6.4	5.86	3.64	2.3	2.21	1.43	0.91	0.95	0.66	0.37
	80-240 KPa	6.4	6.4	6.4	6.4	6.4	6.4	5.04	3.18	3.06	1.98	1.26	1.32	0.92	0.52

零部件材料

零部件材質

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-40～600℃
閥芯、閥座	1Cr18Ni9	-250～550℃
	0Cr18Ni12Mo2Ti	-250～550℃
填 料	聚四乙烯	-40～200℃
膜 片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜 蓋	A3

外形尺寸

外形連接尺寸

DN	L			H		H1				質量		A
	PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6	PN40
										PN16	PN64
25	185	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660

外形尺寸圖

故障分析與排除

故障分析		原因分析	排除故障
閥不動作	有氣源但沒輸出	中放大器的恒節流孔堵塞	按一下清洗件旋鈕進行清洗
		壓縮空氣中有水份，聚積于放大器球閥處	用手推動滑閥動作數次，并應增加凈化空氣措施
	有信號但仍無動作	閥芯與閥座卡死	拆卸重裝
		閥桿變形或折斷	更換閥桿
		閥芯脫落(銷子斷了)，閥塞脫落	更換銷子
		執行機構故障	檢查各接管連接是否正確，氣源壓力是否達標
閥的動作不穩定	氣源、信號壓力一定，但調節閥動作仍不穩定	有毛病	重裝
		輸出管線漏氣	緊固管線接頭
		執行機構開度太小，流體壓力變化造成推力不足	加大氣源壓力
		閥門摩擦力大	調整閥座壓入間隙
閥震蕩，有鳴聲	調節閥接近全閉位置時的震動	調節閥選大了，常在小開度時使用	重新選取
		介質流動方向與閥門關閉方向相同	重新安裝
	調節閥任何開度都震動	支撐不穩	加固支撐
		附近有震動源	采取減振、除振措施
		各連接處有磨損間隙	調整除磨損間隙
閥的動作遲鈍	閥桿往復行程動作遲鈍	閥體內有泥漿或粘性大的介質，有堵塞或結焦現象	閥體內腔
		密封填料硬化變質	更換填料
	閥桿單方向動作遲鈍	氣室中的膜片破損	更換膜片
		氣室有漏氣現象	緊固各連接處螺栓
閥的泄漏量太大	閥全閉時的泄漏量太大	套筒下面的密封墊損壞	換件
	閥達不到全閉位置	介質壓差太大，執行機構輸出力不夠	加大氣源壓力
		閥體內有異物	除異物
填料及連接處滲漏	密封填料滲漏	填料壓蓋沒壓緊	緊固連接螺栓
		密封填料老化變質	更換填料
		閥桿損壞	更換閥桿
	閥體與上閥蓋連接處滲漏	緊固螺栓	重新緊固連接螺栓
		密封墊損壞	更換密封墊



訂貨須知

訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量系數(Kv)
5.固有流量特性
6.介質名稱；
7.工作溫度及范圍
8.整機作用方式
9.壓力設定點及調節范圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
