DZ41Y型PN16～PN63低溫閘閥主要性能參數及外形結構尺寸更新日期：2015-03-27
主要性能參數
| 型號 | PN |
工作壓力 (Mpa) |
工作溫度及使用介質 | ||||
| DZ41Y-16 | 16 | 1.6 |
≥﹣46℃ 氨、液氨、 丙烷 |
≥﹣60℃ 丙烯、硫化碳酰 、硫化氫 |
≥﹣101℃ 乙烯、 二氧化碳 |
≥﹣110℃ 乙烯 |
≥﹣196℃ 甲烷、液化 天燃?xì)?/td> |
| DZ41Y-25 | 25 | 2.5 | |||||
| DZ41Y-40 | 40 | 4.0 | |||||
| DZ41Y-63 | 63 | 6.3 | |||||
|
合用溫 度等級/℃ |
材料名稱 | 鑄件 | 鍛件 | 閥桿 | 閘板密封面 | 閥桿螺母 | 填料 | 墊片 | 手輪 |
| ﹣46 | 碳鋼 | A352LCB | A350LF1 | 鉻鎳鈦鋼 | 堆焊硬質合金 | 鋁青銅 |
浸四氟乙烯、 石棉盤根 |
低溫石棉 | 可鍛鑄鐵 |
| ﹣60 | 0.5Mo鋼 | A352LC1 | ﹣ | ||||||
| ﹣73 | 2.5Ni鋼 | A352LC2 | A350LF2 | ||||||
| ﹣101 | 3.5Ni鋼 | A352LC3 | A350LF3 | ||||||
| ﹣115 | 4.5Ni鋼 | A352LC4 | ﹣ | ||||||
| ﹣196 | 18﹣8耐酸鋼 | A351CF8 | A350LF4 |

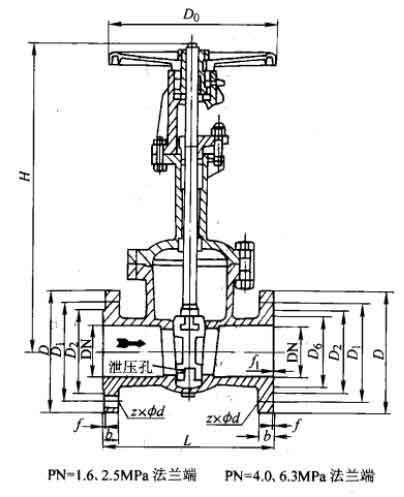

主要外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×Φd | f | H | D0 | 重量/kg |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×Φ14 | 2 | 300 | 120 | 5 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4×Φ14 | 2 | 330 | 140 | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4×Φ14 | 2 | 355 | 160 | 9 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4×Φ18 | 2 | 425 | 180 | 12 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4×Φ18 | 3 | 470 | 200 | 28 |
| 50 | 250 | 160 | 125 | 100 | 16 | 4×Φ18 | 3 | 528 | 240 | 30 |
| 65 | 265 | 180 | 145 | 120 | 18 | 4×Φ18 | 3 | 563 | 240 | 35 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8×Φ18 | 3 | 635 | 280 | 47 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8×Φ18 | 3 | 710 | 300 | 66 |
| 125 | 325 | 245 | 210 | 185 | 22 | 8×Φ18 | 3 | 734 | 320 | 113 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8×Φ23 | 3 | 767 | 350 | 141 |
| 175 | 375 | 310 | 270 | 240 | 26 | 8×Φ23 | 3 | 940 | 400 | 168 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12×Φ23 | 3 | 1021 | 400 | 202 |
| 225 | 425 | 365 | 325 | 295 | 26 | 8×Φ23 | 3 | 1095 | 450 | 239 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12×Φ25 | 3 | 1180 | 450 | 287 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12×Φ25 | 4 | 1301 | 450 | 398 |
| 350 | 550 | 520 | 470 | 435 | 34 | 16×Φ25 | 4 | 1465 | 550 | 620 |
| 400 | 600 | 580 | 525 | 485 | 36 | 16×Φ30 | 4 | 1577 | 600 | 893 |
| DN | L | D | D1 | D2 | b | z×Φd | f | H | D0 | 重量/kg |
| 15 | 130 | 95 | 65 | 45 | 16 | 4×Φ14 | 2 | 300 | 120 | 6 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4×Φ14 | 2 | 330 | 140 | 8 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4×Φ14 | 2 | 355 | 160 | 13 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4×Φ18 | 2 | 425 | 180 | 16 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4×Φ18 | 3 | 470 | 200 | 33 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4×Φ18 | 3 | 528 | 240 | 36 |
| 65 | 265 | 180 | 145 | 120 | 22 | 8×Φ18 | 3 | 563 | 240 | 41 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8×Φ18 | 3 | 635 | 280 | 55 |
| 100 | 300 | 230 | 190 | 160 | 24 | 8×Φ23 | 3 | 710 | 300 | 84 |
| 125 | 325 | 270 | 220 | 188 | 28 | 8×Φ25 | 3 | 734 | 320 | 133 |
| 150 | 350 | 300 | 250 | 218 | 30 | 8×Φ25 | 3 | 767 | 350 | 162 |
| 175 | ﹣ | 330 | 280 | 248 | 32 | 12×Φ25 | 3 | 940 | 400 | 212 |
| 200 | 400 | 360 | 310 | 278 | 34 | 12×Φ25 | 3 | 1021 | 400 | 276 |
| 225 | ﹣ | 395 | 340 | 302 | 36 | 12×Φ30 | 3 | 1095 | 450 | 326 |
| 250 | 450 | 425 | 370 | 332 | 36 | 12×Φ30 | 3 | 1180 | 450 | 386 |
| 300 | 500 | 485 | 430 | 390 | 40 | 16×Φ30 | 4 | 1301 | 450 | 574 |
| 350 | 550 | 550 | 490 | 448 | 44 | 16×Φ34 | 4 | 1465 | 550 | 713 |
| 400 | 600 | 610 | 550 | 505 | 48 | 16×Φ34 | 4 | 1577 | 600 | 1001 |
| DN | L | D | D1 | D2 | D6 | b | z×Φd | f | f1 | H | D0 | 重量/kg |
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4×Φ14 | 2 | 4 | 265 | 120 | 6 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 4×Φ14 | 2 | 4 | 330 | 140 | 8 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4×Φ14 | 2 | 4 | 355 | 160 | 13 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4×Φ18 | 2 | 4 | 425 | 180 | 16 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4×Φ18 | 3 | 4 | 470 | 200 | 33 |
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 4×Φ18 | 3 | 4 | 541 | 250 | 36 |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 8×Φ18 | 3 | 4 | 581 | 280 | 41 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8×Φ18 | 3 | 4 | 615 | 300 | 55 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8×Φ23 | 3 | 4.5 | 738 | 350 | 84 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8×Φ25 | 3 | 4.5 | 780 | 400 | 133 |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 8×Φ25 | 3 | 4.5 | 860 | 400 | 162 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12×Φ30 | 3 | 4.5 | 1030 | 500 | 276 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12×Φ34 | 3 | 4.5 | 1200 | 500 | 386 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16×Φ34 | 4 | 4.5 | 1325 | 500 | 574 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 16×Φ34 | 4 | 5 | 1476 | 600 | 713 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 16×Φ41 | 4 | 5 | 1742 | 700 | 1001 |
| DN | L | D | D1 | D2 | D6 | b | z×Φd | f | f1 | H | D0 | 重量/kg |
| 15 | 170 | 105 | 75 | 55 | 41 | 18 | 4×Φ14 | 2 | 4 | 270 | 100 | 7 |
| 20 | 190 | 125 | 90 | 68 | 51 | 20 | 4×Φ18 | 2 | 4 | 280 | 100 | 9 |
| 25 | 210 | 135 | 100 | 78 | 58 | 22 | 4×Φ18 | 2 | 4 | 365 | 180 | 13 |
| 32 | 230 | 150 | 110 | 82 | 66 | 24 | 4×Φ23 | 2 | 4 | 425 | 180 | 17 |
| 40 | 240 | 165 | 125 | 95 | 76 | 24 | 4×Φ23 | 3 | 4 | 505 | 200 | 34 |
| 50 | 250 | 175 | 135 | 105 | 88 | 26 | 4×Φ23 | 3 | 4 | 545 | 250 | 41 |
| 65 | 280 | 200 | 160 | 130 | 110 | 28 | 8×Φ23 | 3 | 4 | 640 | 300 | 45 |
| 80 | 310 | 210 | 170 | 140 | 121 | 30 | 8×Φ23 | 3 | 4 | 698 | 320 | 63 |
| 100 | 350 | 250 | 200 | 168 | 150 | 32 | 8×Φ25 | 3 | 4.5 | 785 | 350 | 93 |
| 125 | 400 | 295 | 240 | 202 | 176 | 36 | 8×Φ30 | 3 | 4.5 | 842 | 400 | 147 |
| 150 | 450 | 340 | 280 | 240 | 204 | 38 | 8×Φ34 | 3 | 4.5 | 913 | 450 | 217 |
| 200 | 550 | 405 | 345 | 300 | 260 | 44 | 12×Φ34 | 3 | 4.5 | 1102 | 500 | 341 |
| 250 | 650 | 470 | 400 | 352 | 313 | 48 | 12×Φ41 | 3 | 4.5 | 1289 | 550 | 490 |
| 300 | 750 | 530 | 460 | 412 | 364 | 54 | 16×Φ41 | 4 | 4.5 | 1392 | 600 | 620 |
| 350 | 850 | 595 | 525 | 475 | 422 | 60 | 16×Φ41 | 4 | 5 | 1562 | 700 | ﹣ |
