蝸輪船用鑄鐵雙偏心蝶閥
GB/T3037-1994雙偏心蝶閥 Double Eccentric butterfly valve 主要零部件材質Materials of Main Parts 蝸輪船用鑄鐵雙偏心 蝶閥 主要零部件材質 零件名稱 Parts name 產品類型 Product type 灰鑄鐵型 Gray Castlst type 閥體 Body 灰鑄鐵 HT200 蝶板 Butterfly...
產品型號：
產品口徑（DN）：(mm)
產品壓力（PN）：(Mpa)
更新日期：2015-08-31
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
GB/T3037-1994雙偏心蝶閥
Double Eccentric butterfly valve
主要零部件材質Materials of Main Parts
基本尺寸Dimensions
Double Eccentric butterfly valve
主要零部件材質Materials of Main Parts
|
零件名稱 Parts name |
產品類型 Product type | |||||
|---|---|---|---|---|---|---|
| 灰鑄鐵型 Gray Castlst type | ||||||
|
閥體 Body |
灰鑄鐵 HT200 | |||||
|
蝶板 Butterfly board |
灰鑄鐵 HT200 | C5 |
高鎳鉻鋼 High Ni.Cr steel |
鉻鎳鈦鋼 Cr Ni.Ti steel |
鉻鎳鉬鈦鋼 |
|
|
閥軸 Valve shaft |
鉻不銹鋼 Cr stainless steel |
鉻鉬釩鋼 Cr Mo V stainless steel |
鉻鎳鈦鋼 Cr Ni.Ti steel |
鉻鎳鈦鋼 Cr Ni.Ti steel |
鉻鎳鉬鈦鋼 CrNi Mo Ti steel |
|
|
密封面 Sealing face |
硬密封 Hard seal |
鐵基合金 Iron-based alloy |
鐵基合金 Iron-based alloy |
鐵鎢合金 Co W alloy |
鉻鎳鉬鈦鋼 Cr Ni Mo Ti steel |
鉻鎳鉬鈦鋼 Cr Ni Mo Ti steel |
|
軟密封 Soft seal |
橡膠、氟塑料 NBR,PTFE |
橡膠、氟塑料 NBR,PTFE |
橡膠、氟塑料 NBR,PTFE |
|||

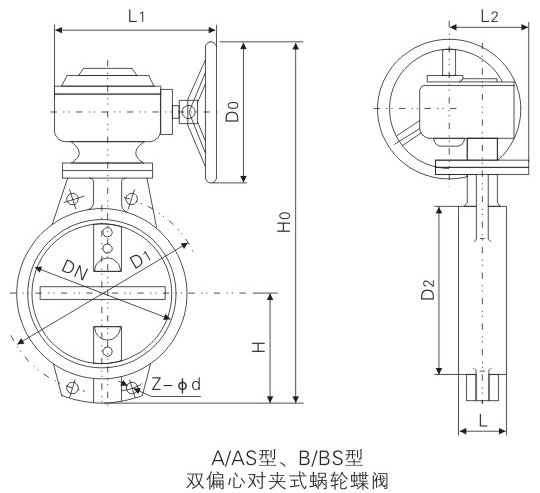

基本尺寸Dimensions
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
結構尺寸 Structure dimension |
外形尺寸 Extermal dimension(mm) |
|||||
|---|---|---|---|---|---|---|---|---|
| L | D | D1 | z-φd | A/AS型 | ||||
| Ho | H | L1 | ||||||
|
1.0 1.6 |
50 | 43 | 102 | 125 | 4-18 | 112 | 260 | 200 |
| 65 | 46 | 122 | 145 | 4-18 | 115 | 280 | 200 | |
| 80 | 64 | 133 | 160 | 8-18 | 120 | 355 | 220 | |
| 100 | 64 | 158 | 180 | 8-18 | 140 | 390 | 240 | |
| 125 | 70 | 184 | 210 | 8-18 | 170 | 490 | 260 | |
| 150 | 76 | 211 | 240 | 8-22 | 385 | 530 | 66 | |
| 200 | 89 | 266 | 295 | 8-22 | 471 | 297 | 85 | |
| 250 | 114 | 319 | 350 | 12-22 | 533 | 327 | 85 | |
| 300 | 114 | 370 | 400 | 12-22 | 606 | 364 | 106 | |
| 350 | 127 | 429 | 460 | 16-22 | 694 | 404 | 106 | |
| 400 | 140 | 480 | 515 | 16-26 | 757 | 444 | 130 | |
| 450 | 152 | 530 | 565 | 20-26 | 814 | 472 | 155 | |
| 500 | 152 | 582 | 620 | 20-26 | 902 | 522 | 169 | |
| 600 | 154 | 682 | 725 | 20-30 | 1048 | 590 | 198 | |
| 700 | 165 | 794 | 840 | 24-30 | 1277 | 810 | 220 | |
| 800 | 190 | 901 | 950 | 24-33 | 1385 | 844 | 241 | |
| 900 | 203 | 1001 | 1050 | 28-33 | 1490 | 890 | 241 | |
| 1000 | 216 | 1112 | 1160 | 28-36 | 1620 | 950 | 241 | |
聲明：本文中所有文字、數據、圖片均只適用于參考，蝸輪船用鑄鐵雙偏心蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
