船用截止閥

船用法蘭式直角型青銅截止閥、截止止回閥

GB/T587-1993船用法蘭青銅截止閥 Marine Bronze Flanged Stop Valves GB/T588-1993船用法蘭青銅截止止回閥 Marine Bronze Flanged Stop Check Valves 性能規范 Technical Data B、BS船用法蘭式直角型青銅截止閥、截止止回閥性能規范公稱壓力 Nominal Press...

產品型號：B、BS

產品口徑（DN）：15-150(mm)

產品壓力（PN）：0.6~2.5(Mpa)

更新日期：2015-07-08

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

GB/T587-1993船用法蘭青銅截止閥
Marine Bronze Flanged Stop Valves
GB/T588-1993船用法蘭青銅截止止回閥
Marine Bronze Flanged Stop Check Valves

性能規范 Technical Data

B、BS船用法蘭式直角型青銅截止閥、截止止回閥性能規范
公稱壓力 Nominal Pressure(MPa)	公稱通徑 Nominal Diameter(mm)	適用介質 Applicable Medium
0.6	15-150	淡水、海水、滑油、燃油和t≤250℃蒸汽 sea water,Fresh water,Lubricanting oil,Fuel oil,t≤250℃steam
1.0	65-125
1.6	20-125
2.5	20-100

主要零部件材質 Materials of Main Parts

B、BS船用法蘭式直角型青銅截止閥、截止止回閥主要零部件材質
零件名稱Parts name	材料 Material
零件名稱Parts name	名稱Name	牌號Marks
閥體、閥蓋、閥盤Body、Cover、Disc	鑄錫青銅 Cast Tin Bronze	ZCuSn10Zn2,ZCuSn5Pb5Zn5
閥桿Stem	銘青銅 Aluminum Bronze	CuAI9Mn2

基本尺寸Dimensions

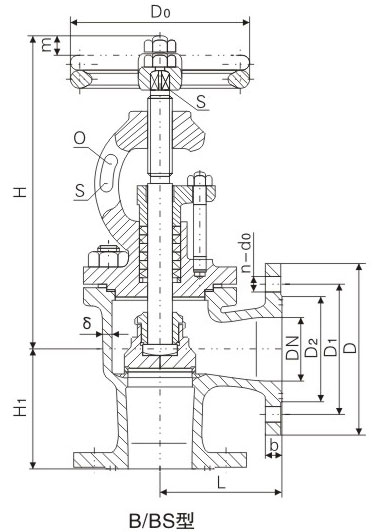

PN1.0、1.6、2.5MPa的B型船用法蘭式直角型青銅截止閥、截止止回閥基本尺寸
公稱壓力 PN (Mpa)	公稱通徑 DN (mm)	結構尺寸 Structure Dimension			壁厚 Thickness t	法蘭 Flange					螺栓 Bolt		手輪 Hand wheel		升程 Lift Range m	參考重量 Weight (kg)
		L	H≈	H1		法蘭 Flange					螺栓 Bolt		手輪 Hand wheel			參考重量 Weight (kg)
		B型	B型	B型		D	D1	D2	do	b	n個	Th.	Do	S		B型
1.0	65	115	277	115	6	155	123	104	15	14	6	M14	140	12	17	12.8
	80	125	304	125	6	170	138	118	15	14	8	M14	160	14	20	17.6
	100	150	325	135	6	190	158	138	15	14	8	M14	180	14	25	23.6
	125	175	372	155	7	215	183	164	15	14	10	M14	200	17	32	35.6
	150	180	415	160	7	240	208	190	15	14	12	M14	200	17	38	48.6
1.6	125	175	405	155	7	225	187	168	17	17	10	M16	250	22	32	45.7
1.6	150	180	457	160	8	255	217	196	17	19	12	M16	280	24	38	58.9
2.5	20	75	203	75	5	95	68	48	13	12	4	M12	80	8	7	4.5
	25	80	203	80	5	105	73	56	13	13	4	M12	80	8	7	5.4
	32	85	216	85	5	115	83	64	15	13	6	M14	100	9	9	6.4
	40	90	236	90	5	125	93	74	15	14	6	M14	120	11	11	8.4
	50	95	258	95	6	135	103	84	15	14	6	M14	140	12	14	10.5
	65	115	301	115	7	170	132	110	17	17	8	M16	160	14	17	15.3
	80	125	325	125	7	185	147	126	17	19	8	M16	200	17	20	24
	100	150	378	135	8	205	167	146	17	19	10	M16	250	22	25	33.4
	125	175	433	155	9	240	196	172	21	21	10	M20	280	24	32	54.5

PN0.6、1.6、2.5MPa的BS型船用法蘭式直角型青銅截止閥、截止止回閥基本尺寸
公稱壓力 PN (Mpa)	公稱通徑 DN (mm)	結構尺寸 Structure Dimension			壁厚 Thickness t	法蘭 Flange					螺栓 Bolt		手輪 Hand wheel		升程 Lift Range m	參考重量 Weight (kg)
		L	H≈	H1		法蘭 Flange					螺栓 Bolt		手輪 Hand wheel			參考重量 Weight (kg)
		BS型	BS型	BS型		D	D1	D2	do	b	n個	Th.	Do	S		BS型
0.6	15	90	203	90	4	80	55	40	11	12	4	M10	80	8	7	4.0
	20	95	203	95	4	90	65	50	11	12	4	M10	80	8	7	4.5
	25	100	203	100	4	100	75	60	11	14	4	M10	80	8	7	5.1
	32	105	216	105	5	120	90	70	14	15	4	M12	100	9	9	6.4
	40	115	236	115	5	130	100	80	14	16	4	M12	120	11	11	8.4
	50	125	258	125	5	140	110	90	14	17	4	M12	140	12	14	10.5
	65	145	277	145	6	160	130	110	14	17	4	M12	140	12	19	15.8
	80	155	304	155	6	190	150	128	18	19	4	M16	160	14	26	21.7
	100	175	325	175	6	210	170	148	18	20	4	M16	180	14	35	29.9
	125	200	366	200	7	240	200	178	18	20	8	M16	200	17	44	44.4
	150	225	415	225	7	265	225	202	18	20	8	M16	200	17	57	62.9
1.6	65	145	301	145	6	185	145	122	18	17	4	M16	160	14	18	19.6
	80	155	325	155	6	200	160	133	18	19	8	M16	200	17	24	27.7
	100	175	378	175	6	220	180	158	18	20	8	M16	250	22	35	40.6
	125	200	405	200	7	250	210	184	18	22	8	M16	250	22	44	51.9
	150	225	457	225	8	285	240	212	22	22	8	M20	280	24	57	69.2
2.5	15	90	203	90	5	95	65	47	14	12	4	M12	80	8	7	5.2
	20	95	203	95	5	105	75	58	14	12	4	M12	80	8	7	5.6
	25	100	203	100	5	115	85	68	14	14	4	M12	80	8	7	6.4
	32	105	216	105	5	140	100	78	18	15	4	M16	100	9	9	8.5
	40	115	236	115	5	150	110	88	18	16	4	M16	120	11	11	10.4
	50	125	258	125	6	165	125	102	18	17	4	M16	140	12	14	14.1
	65	145	301	145	7	185	145	122	18	17	8	M16	160	14	18	19.8
	80	155	325	155	7	200	160	133	18	19	8	M16	200	17	24	27.9
	100	175	378	175	8	235	190	158	22	20	8	M20	250	22	35	41.2
	125	200	433	200	9	270	220	184	26	26	8	M24	280	24	44	62.1

聲明：本文中所有文字、數據、圖片均只適用于參考，船用法蘭式直角型青銅截止閥、截止止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
