GB/T1853-1994船用法蘭鑄鋼舷側截止止回閥
Marine flanged cast steel over board stop check valves
性能規范 Technical Data
主要零部件材質Materials of Main Parts
Marine flanged cast steel over board stop check valves
性能規范 Technical Data
|
公稱壓力 Nominal Pressure (MPa) |
公稱通徑 Nominal Diameter (mm) |
適用介質 Applicable medium |
|---|---|---|
| 0.6 | 40-350 |
海水、淡水 Sea water.Fresh water |
主要零部件材質Materials of Main Parts
|
零件名稱 Parts name |
材料 Material |
|
|---|---|---|
|
名稱 Name |
牌號 Marks |
|
|
閥體、閥蓋 Body、Cover |
鑄鋼 Cast steel |
ZG230-450 |
|
閥盤、閥座 Disc、Seat |
鑄錫青銅 Cast Tin Bronze |
ZCuAI9Mn2 |
|
閥桿 Stem |
銘音銅 Aluminum Bronze |
CuAI9Mn2 |

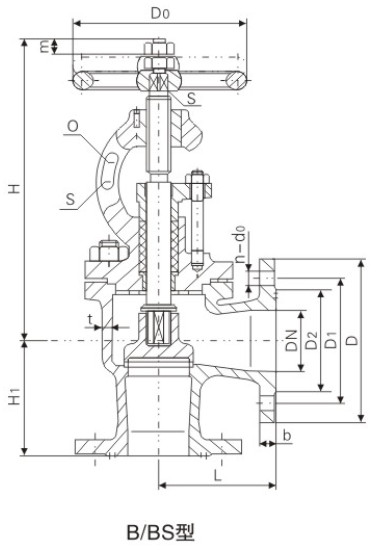

基本尺寸Dimensions
|
公稱通徑 DN (mm) |
結構尺寸 Structure Dimension |
壁厚 Thickness t |
法蘭 Flange |
螺栓 Bolt |
手輪 Hand wheel |
升程 Lift Range m |
參考重量 Weight (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H≈ | L1 | |||||||||||||
| B型 | B型 | B型 | D | D1 | D2 | do | b | n個 | Th. | Do | S | B型 | |||
| 40 | 90 | 326 | 90 | 6 | 125 | 93 | 74 | 15 | 13 | 6 | M14 | 120 | 11 | 12 | 7.5 |
| 50 | 95 | 383 | 95 | 7 | 135 | 103 | 84 | 15 | 13 | 6 | M14 | 140 | 12 | 15 | 10.7 |
| 65 | 115 | 430 | 115 | 7 | 155 | 123 | 104 | 15 | 14 | 6 | M14 | 140 | 12 | 19 | 15.9 |
| 80 | 125 | 474 | 125 | 7 | 170 | 138 | 118 | 15 | 14 | 8 | M14 | 160 | 14 | 23 | 21.0 |
| 100 | 150 | 498 | 135 | 8 | 190 | 158 | 138 | 15 | 14 | 8 | M14 | 180 | 14 | 28 | 27.6 |
| 125 | 175 | 561 | 155 | 8 | 215 | 183 | 164 | 16 | 14 | 10 | M14 | 200 | 17 | 35 | 39.0 |
| 150 | 180 | 616 | 160 | 9 | 240 | 208 | 190 | 16 | 14 | 12 | M14 | 200 | 17 | 42 | 49.2 |
| 200 | 215 | 829 | 215 | 10 | 295 | 264 | 247 | 16 | 15 | 12 | M14 | 280 | 22 | 55 | 70.0 |
| 250 | 250 | 986 | 250 | 11 | 365 | 327 | 306 | 18 | 16 | 14 | M16 | 320 | 27 | 65 | 117.5 |
| 300 | 300 | 1160 | 300 | 12 | 430 | 386 | 360 | 22 | 19 | 14 | M20 | 400 | 27 | 80 | 170.8 |
| 350 | 320 | 1210 | 320 | 12 | 480 | 436 | 410 | 22 | 28 | 16 | M20 | 450 | 32 | 100 | 220.4 |
|
公稱通徑 DN (mm) |
結構尺寸 Structure Dimension |
壁厚 Thickness t |
法蘭 Flange |
螺栓 Bolt |
手輪 Hand wheel |
升程 Lift Range m |
參考重量 Weight (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H≈ | L1 | |||||||||||||
| BS型 | BS型 | BS型 | D | D1 | D2 | do | b | n個 | Th. | Do | S | BS型 | |||
| 40 | 115 | 326 | 115 | 6 | 130 | 100 | 80 | 14 | 16 | 4 | M12 | 120 | 11 | 12 | 7.9 |
| 50 | 125 | 383 | 125 | 7 | 140 | 110 | 90 | 14 | 16 | 4 | M12 | 140 | 12 | 15 | 11.6 |
| 65 | 145 | 430 | 145 | 7 | 160 | 130 | 110 | 14 | 16 | 4 | M12 | 140 | 12 | 19 | 18.6 |
| 80 | 155 | 474 | 155 | 7 | 190 | 150 | 128 | 18 | 18 | 4 | M16 | 160 | 14 | 23 | 23.8 |
| 100 | 175 | 498 | 175 | 8 | 210 | 170 | 148 | 18 | 18 | 4 | M16 | 180 | 14 | 28 | 30.7 |
| 125 | 200 | 561 | 200 | 8 | 240 | 200 | 178 | 18 | 20 | 8 | M16 | 200 | 17 | 35 | 44.7 |
| 150 | 225 | 616 | 225 | 9 | 265 | 225 | 202 | 18 | 20 | 8 | M16 | 200 | 17 | 42 | 54.9 |
| 200 | 275 | 829 | 275 | 10 | 320 | 280 | 258 | 18 | 22 | 8 | M16 | 280 | 22 | 55 | 78.3 |
| 250 | 325 | 986 | 325 | 11 | 375 | 335 | 316 | 18 | 24 | 12 | M16 | 320 | 27 | 65 | 126.6 |
| 300 | 375 | 1160 | 375 | 12 | 440 | 395 | 365 | 22 | 24 | 12 | M20 | 400 | 27 | 80 | 179.2 |
| 350 | 425 | 1210 | 425 | 12 | 490 | 445 | 415 | 22 | 24 | 12 | M20 | 450 | 32 | 100 | 229.6 |
聲明：本文中所有文字、數據、圖片均只適用于參考，船用法蘭鑄鋼直角式舷側截止止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
