船用閘閥

船用法蘭鑄鋼閘閥

CB/T466-1995船用法蘭鑄鋼閘閥 Marine cast steel flanged gate valves 性能規范 Technical Data 船用法蘭鑄鋼閘閥性能規范公稱壓力Nominal Pressure(MPa) 公稱通徑 Nominal Diameter(mm) 適用介質 Applicable medium 0.6 50-150 海水、淡水、滑油 Sea wat...

產品型號：A、AS

產品口徑（DN）：50~500(mm)

產品壓力（PN）：0.25~1.0(Mpa)

更新日期：2015-07-11

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

CB/T466-1995船用法蘭鑄鋼閘閥 Marine cast steel flanged gate valves

性能規范 Technical Data

船用法蘭鑄鋼閘閥性能規范
公稱壓力Nominal Pressure(MPa)	公稱通徑 Nominal Diameter(mm)	適用介質 Applicable medium
0.6	50-150	海水、淡水、滑油 Sea water.Fresh water.Lubricanting oil
0.4	175-300
0.25	350-500

主要零部件材質Materials of Main Parts

船用法蘭鑄鋼閘閥主要零部件材質
零件名稱Parts name	材料 Material
零件名稱Parts name	名稱Name	牌號Marks
閥體、閥蓋、閥芯Body/Cover/Core	鑄鋼 cast steel	ZG230-450
閥桿、螺母Stem/Nut	鋁青銅、不銹鋼 Aluminum bronze/stainless steel	CuAI9Mn2、2Cr13
密封圈Seal Ring	鋁青銅、不銹鋼 Aluminum bronze/stainless steel	CuAI9Mn2、lCr18Ni9Ti、2Cr13

基本尺寸Dimensions

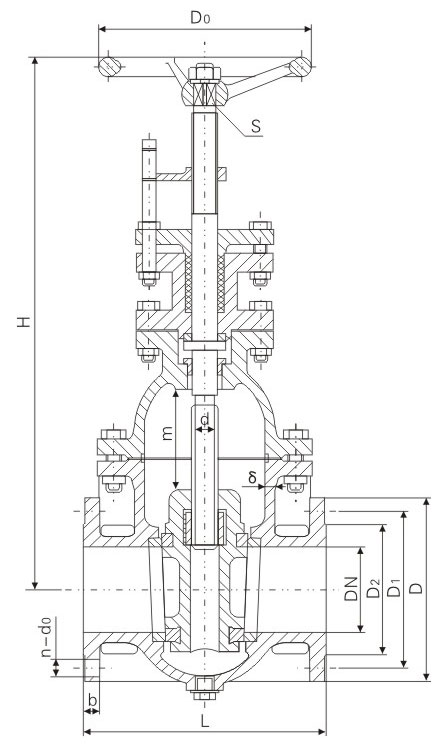

船用法蘭鑄鋼閘閥A型的基本尺寸
公稱壓力PN (Mpa)	公稱通徑 DN (mm)	結構尺寸 Structure Dimension		法蘭 flange					螺栓 Bolt		壁厚 Thickness δ	閥桿 Stem		手輪 Hand wheel Do	升程 Lift Range m	參考重量 Weight (kg)
公稱壓力PN (Mpa)	公稱通徑 DN (mm)	L≈	H≈	D	D1	D2	do	b	n個	Th.	壁厚 Thickness δ	d	□	手輪 Hand wheel Do	升程 Lift Range m	參考重量 Weight (kg)
1.0	50	190	340	135	103	84	15	13	6	M14	8	Tr22x10(P5)LH	14	180	60	18
	65	200	372	155	123	104	15	14	6	M14	9	Tr22x10(P5)LH	14	180	75	20
	80	220	430	170	138	118	15	14	8	M14	9	Tr24x10(P5)LH	17	200	92	25
	100	220	460	190	158	138	15	14	8	M14	10	Tr24x10(P5)LH	17	200	112	28
0.6	40	170	330	125	93	74	15	13	6	M14	6	Tr20x8(P4)LH	14	160	48	15
	50	190	340	135	103	84	15	16	6	M14	8	Tr20x8(P4)LH	14	180	60	20
	65	200	372	155	123	104	15	15	6	M14	9	Tr20x8(P4)LH	14	180	75	24
	80	220	430	170	138	118	15	15	8	M14	9	Tr24x10(P5)LH	17	200	92	33
	100	220	460	190	158	138	15	15	8	M14	10	Tr24x10(P5)LH	17	200	112	40
	125	242	528	215	183	164	15	15	10	M14	10	Tr26x10(P5)LH	19	225	138	61
	150	248	566	240	208	190	15	16	12	M14	11	Tr26x10(P5)LH	19	225	165	70
0.4	175	268	630	270	238	221	15	16	12	M14	11	Tr28x10(P5)LH	22	250	190	85
	200	278	685	295	264	247	15	16	12	M14	11	Tr28x10(P5)LH	22	250	215	100
	250	310	755	365	327	306	17	18	14	M16	13	Tr30x10(P5)LH	24	280	265	153
	300	345	835	430	386	360	21	19	14	M20	13	Tr30x10(P5)LH	24	280	315	199
0.25	350	400	954	480	436	410	21	20	16	M20		Tr36x12(P6)LH	27	320	365	219
	400	430	1045	530	486	460	21	21	16	M20		Tr36x12(P6)LH	27	360	418	267
	450	460	1228	580	536	512	21	21	18	M20		Tr40x12(P6)LH	32	400	421	395
	500	480	1315	635	591	567	21	21	20	M20		Tr40x12(P6)LH	32	450	518	519

船用法蘭鑄鋼閘閥AS型的基本尺寸
公稱壓力 PN (Mpa)	公稱通徑 DN (mm)	結構尺寸 Structure Dimension		法蘭 flange					螺栓 Bolt		壁厚 Thickness δ	閥桿 Stem		手輪 Hand wheel Do	升程 Lift Range m	參考重量 Weight (kg)
公稱壓力 PN (Mpa)	公稱通徑 DN (mm)	L≈	H≈	D	D1	D2	do	b	n個	Th.	壁厚 Thickness δ	d	□	手輪 Hand wheel Do	升程 Lift Range m	參考重量 Weight (kg)
1.0	50	178	340	165	125	102	18	20	4	M16	8	Tr22x10(P5)LH	14	180	60	20.3
	65	190	372	185	145	122	18	20	4	M16	9	Tr22x10(P5)LH	14	180	75	24.5
	80	203	430	200	160	133	18	20	8	M16	9	Tr24x10(P5)LH	17	200	92	33.8
	100	229	460	220	180	158	18	22	8	M16	10	Tr24x10(P5)LH	17	200	112	41.2
0.6	40	165	330	130	100	80	14	16	4	M12	6	Tr20x8(P4)LH	14	160	48	17
	50	178	340	140	110	90	14	16	4	M12	8	Tr20x8(P4)LH	14	180	60	20.3
	65	190	372	160	130	110	14	16	4	M12	9	Tr20x8(P4)LH	14	180	75	24.5
	80	203	430	190	150	128	18	18	4	M16	9	Tr24x10(P5)LH	17	200	92	33.8
	100	229	460	210	170	148	18	18	4	M16	10	Tr24x10(P5)LH	17	200	112	41.2
	125	254	528	240	200	178	18	20	8	M16	10	Tr26x10(P5)LH	19	225	138	62.1
	150	267	566	265	225	202	18	20	8	M16	11	Tr26x10(P5)LH	19	225	165	71.6
0.4	175	292	630	295	255	232	18	22	8	M16	11	Tr28x10(P5)LH	22	250	190	86.4
	200	292	685	320	280	258	18	22	8	M16	11	Tr28x10(P5)LH	22	250	215	101.8
	250	330	755	375	335	312	18	24	12	M16	13	Tr30x12(P6)LH	24	280	265	155.1
	300	356	835	440	395	365	22	24	12	M20	13	Tr30x12(P6)LH	24	280	315	201.2
0.25	350	381	1050	490	445	415	22	26	12	M20	14	Tr36x12(P6)LH	27	320	365	298.3
	400	406	1145	540	495	465	22	28	16	M20	15	Tr36x12(P6)LH	27	360	418	372.1
	450	432	1330	595	550	520	22	28	16	M20	16	Tr40x12(P6)LH	32	400	468	560.0
	500	457	1420	645	600	570	22	30	20	M20	16	Tr40x12(P6)LH	32	450	518	627.4

聲明：本文中所有文字、數據、圖片均只適用于參考，船用法蘭鑄鋼閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
