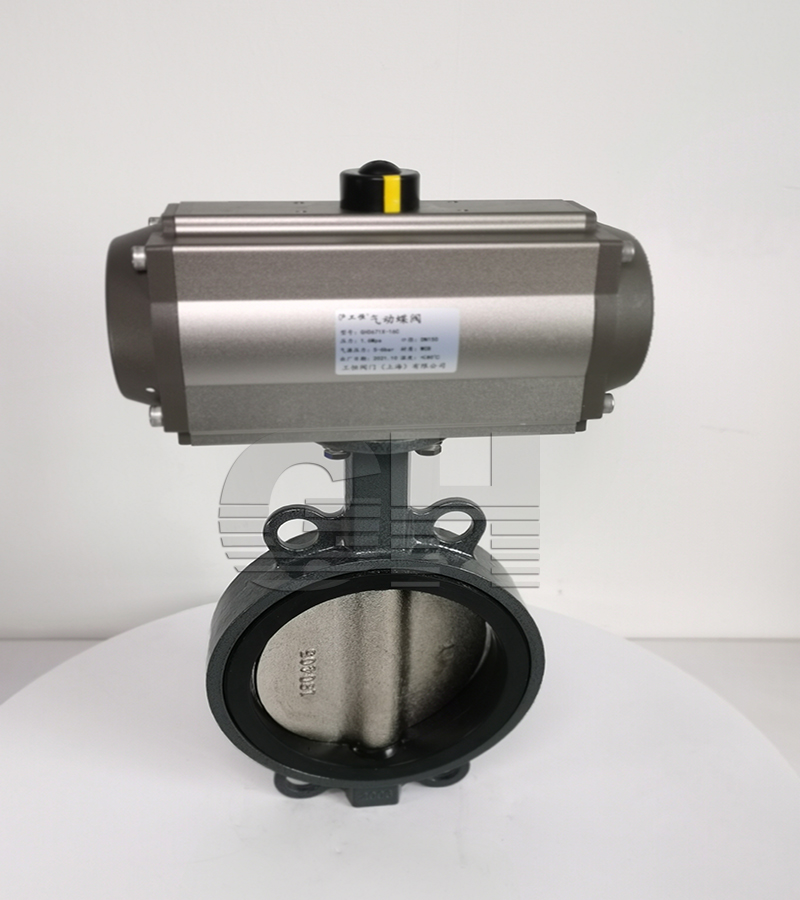

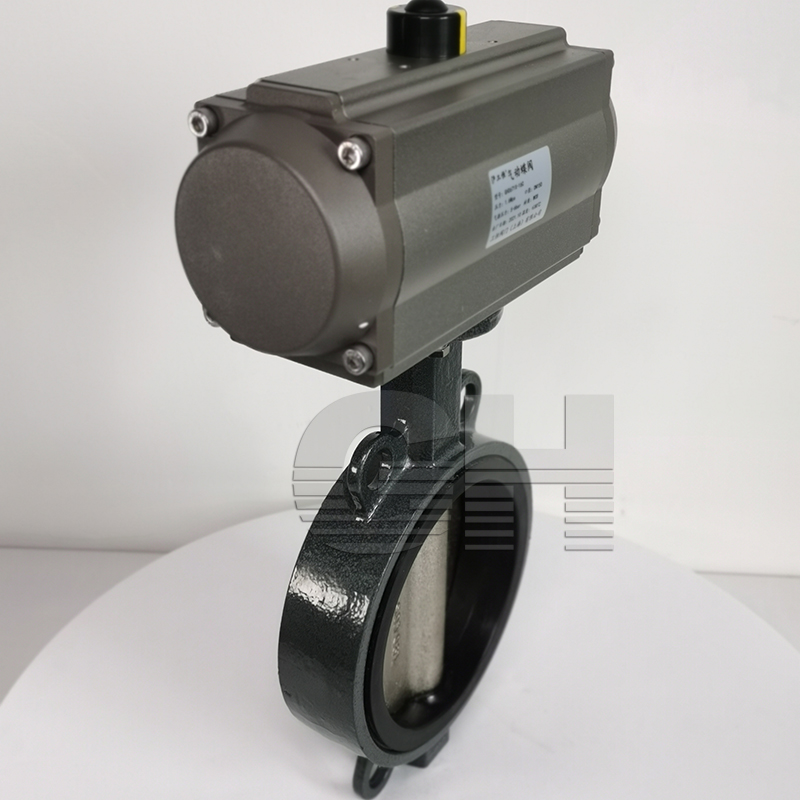

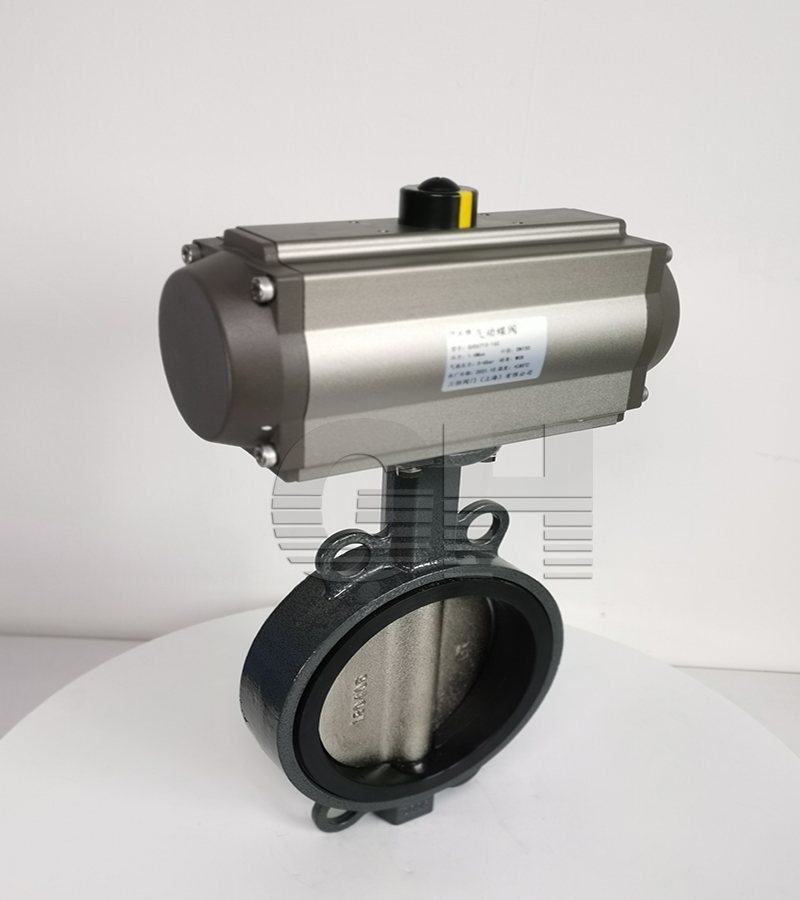

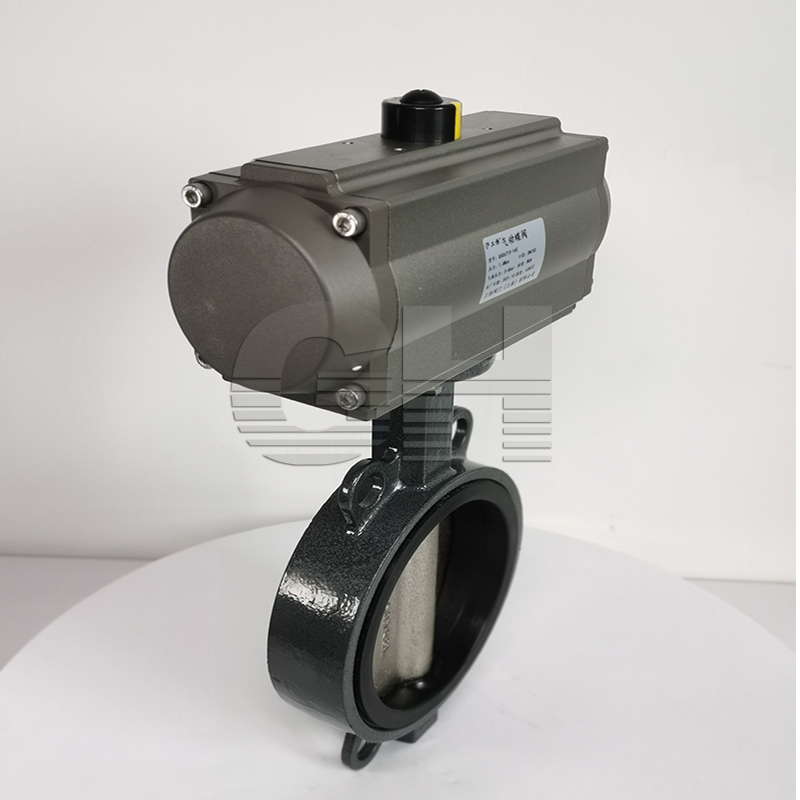

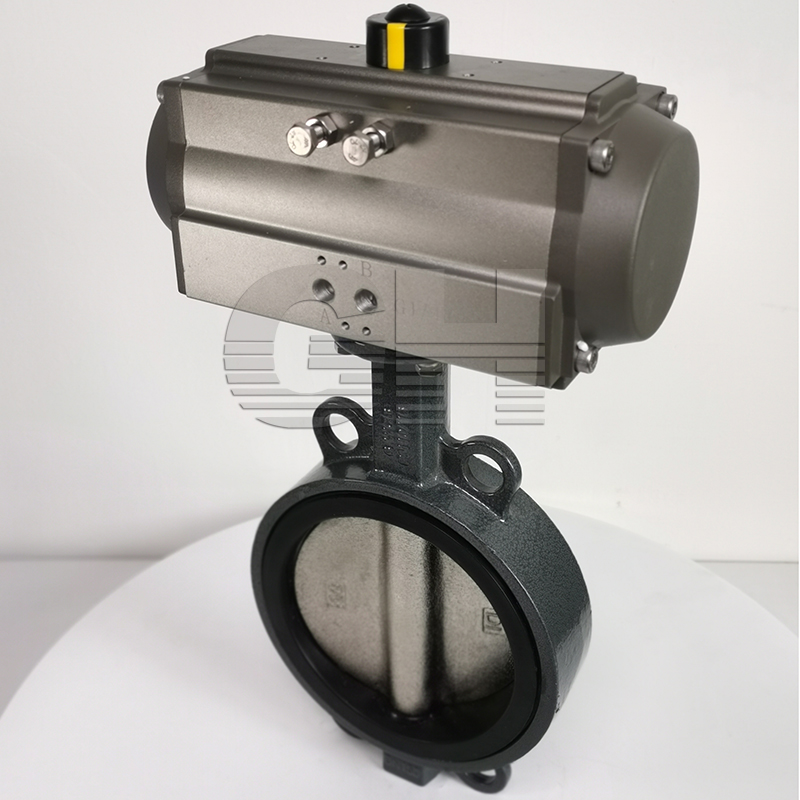

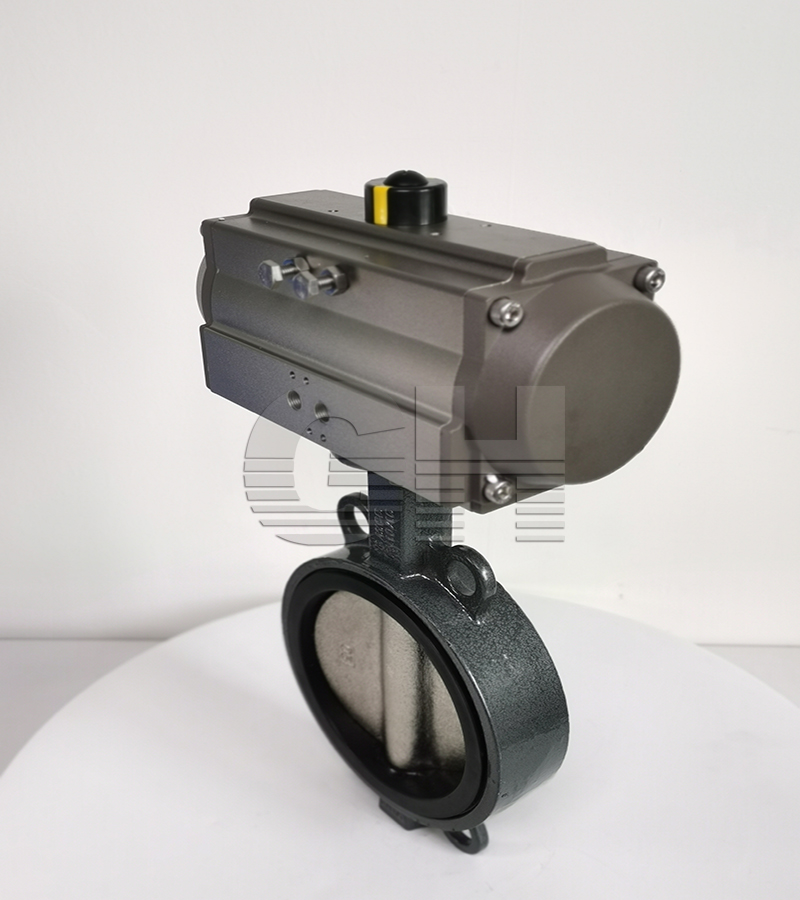

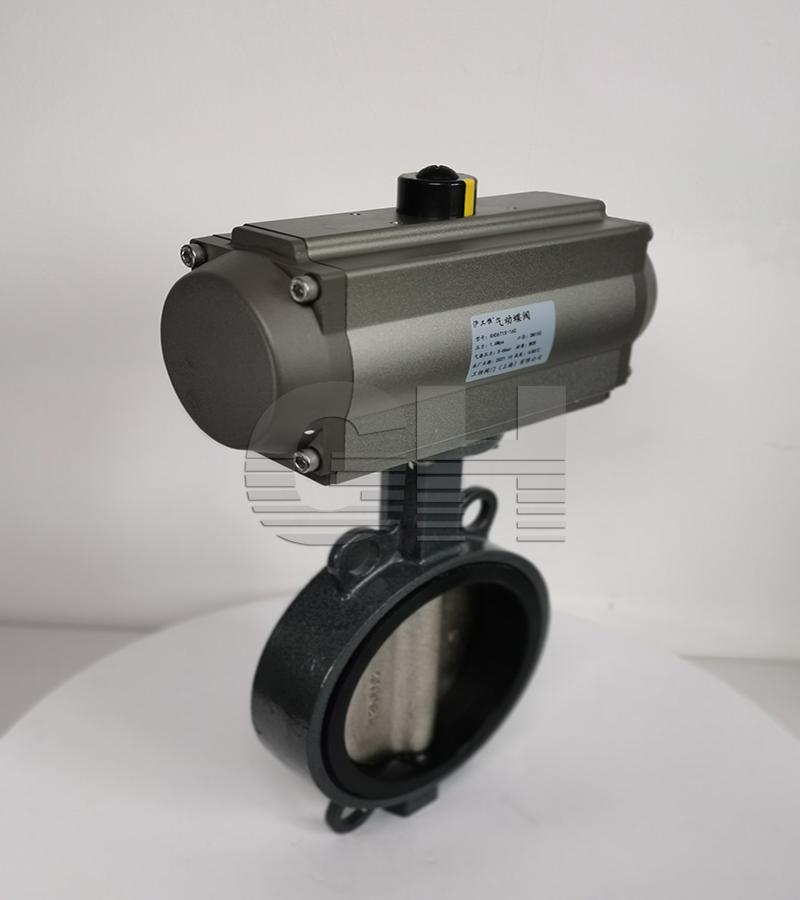

D671XP-16Q-DN40小口徑氣動切斷蝶閥 氣動不銹鋼板對夾蝶閥
更新日期：2021-11-02
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
| 加工定制 : | 是 | *** : | 滬工恒 |
| 型號 : | GHD671X-16C | 材質 : | 碳鋼 |
| 連接形式 : | 對夾 | 結構形式 : | 垂直板式 |
| 適用介質 : | 水 蒸汽 油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 | 口徑 : | DN40-DN1200 |
| 公稱通徑 : | DN40-DN1200 |
產品詳情
Product details
Product details
D671X/J-6/10/16.Z.Q.C.P.R氣動對夾式軟密封蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。2、操力矩小，操作方便，省力靈巧。3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
設計標準：GB/T2238-1989法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78結構長度:GB/T12221-1989壓力試驗:GB/T13927-1992;JB/T9092-1999
主要技術參數
| 公稱通徑 | DN（mm） | 50～800 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 零件名稱 | 材料 | |||
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | |||
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 | |||
| 密封圈 | 各種橡膠、聚四氟 | |||
| 閥桿 | 2Cr13、不銹鋼 | |||
| 填料 | O型圈、柔性石墨O | |||
蝶閥密封材料選用和適用溫度
| 材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
| 英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | |
| 耐溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。2、氣缸選用鋁金材料，重量輕、外形美觀。3、可在頂部、底部安裝手動操作機構。4、齒條式連接可調節開啟角度、額定流量。5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。6、IS05211標準連接為產品的安裝更換提供了方便。7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 附件的選項根據不同控制和要求可選擇下列附件：切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。調節型附件：電氣器、氣動器、電氣轉換器。氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。手動機構：HVSD手操機構
D671X/J-6/10/16 Z Q C P R系列氣動對夾式軟密封蝶閥連接尺寸
| 公稱通徑(DN) | L | D1 | D | z-φd | H | H0 | A | |
| 50 | 43 | 125 | 165 | 4-18 | 63 | 315 | 180 | 65 |
| 65 | 46 | 145 | 185 | 4-18 | 70 | 330 | 180 | 65 |
| 80 | 46 | 160 | 200 | 8-18 | 83 | 390 | 245 | 72 |
| 100 | 52 | 180 | 220 | 8-18 | 105 | 431 | 245 | 72 |
| 125 | 56 | 210 | 250 | 8-18 | 115 | 455 | 245 | 72 |
| 150 | 56 | 240 | 285 | 8-22 | 137 | 626 | 355 | 93 |
| 200 | 60 | 295 | 340 | 8-22 | 164 | 720 | 350 | 93 |
| 250 | 68 | 350 | 395 | 12-22 | 206 | 800 | 550 | 350 |
| 300 | 78 | 400 | 445 | 12-22 | 230 | 860 | 600 | 350 |
| 350 | 78 | 460 | 505 | 16-22 | 248 | 883 | 600 | 350 |
| 400 | 102 | 515 | 565 | 16-26 | 289 | 972 | 600 | 350 |
| 450 | 114 | 565 | 615 | 20-26 | 320 | 1043 | 750 | 380 |
| 500 | 127 | 620 | 670 | 20-26 | 343 | 1098 | 750 | 380 |
| 600 | 154 | 725 | 780 | 20-30 | 413 | 1236 | 750 | 380 |
| 700 | 165 | 840 | 895 | 24-30 | 478 | 1431 | 750 | 380 |
| 800 | 190 | 950 | 1015 | 24-33 | 525 | 1488 | 750 |
380 |
