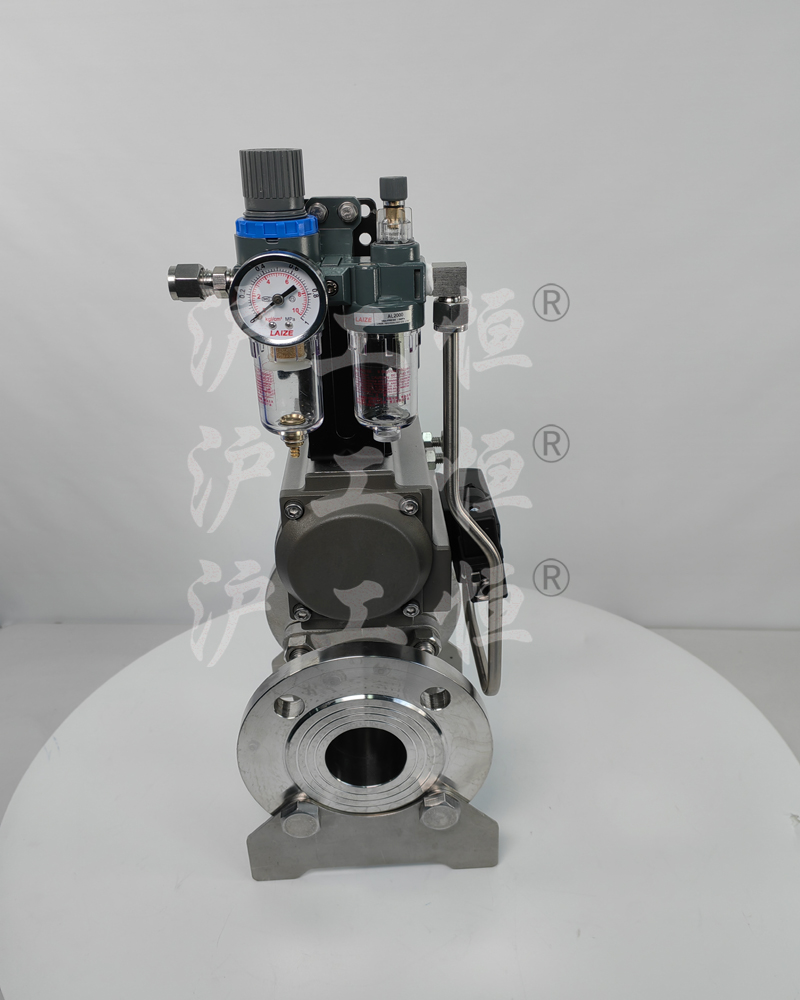

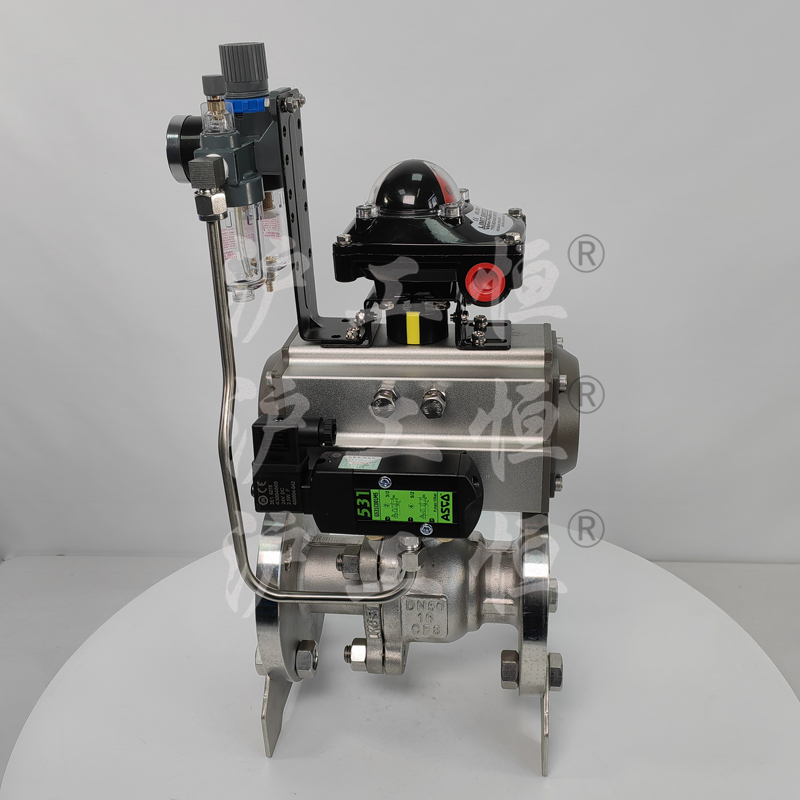

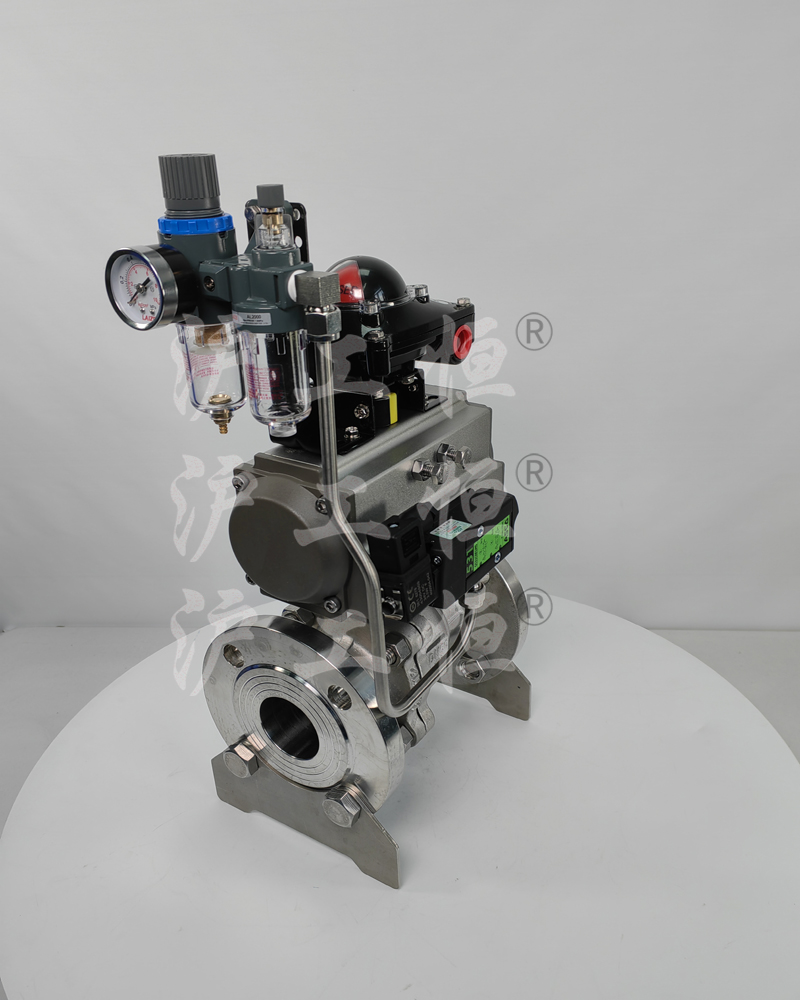

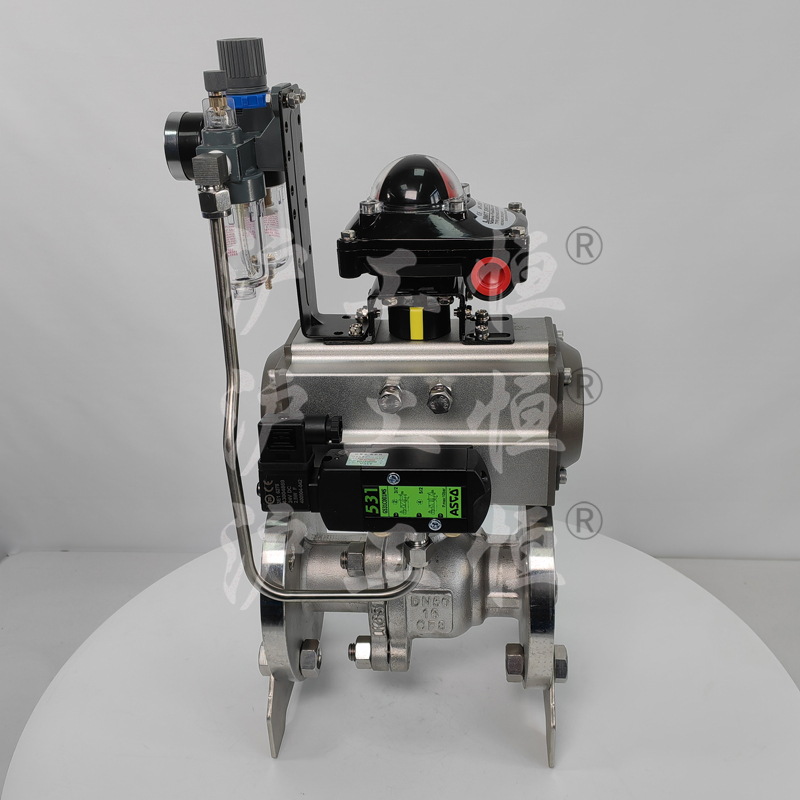

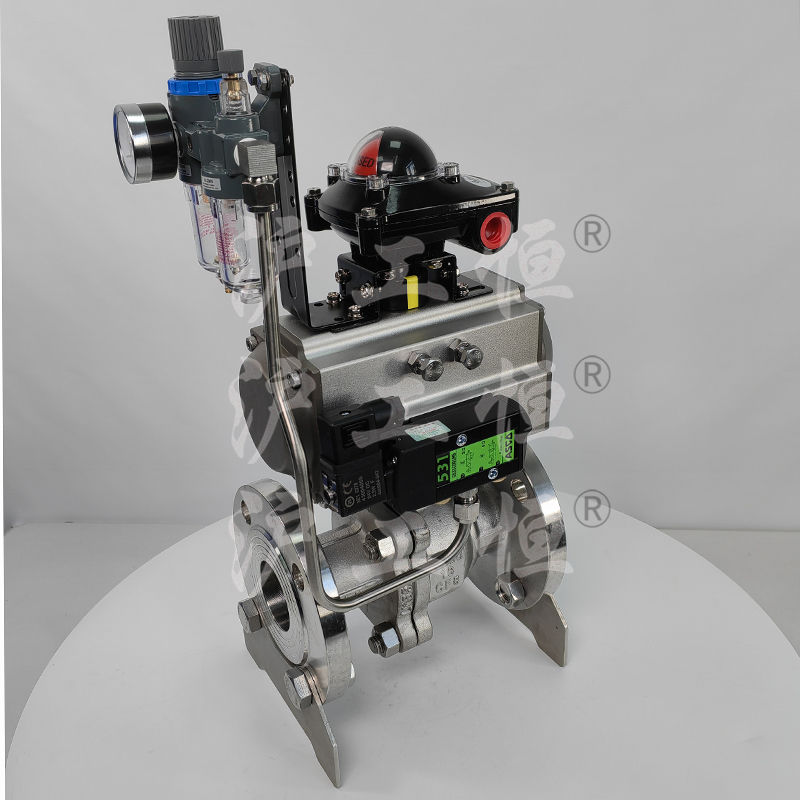

Q641F-16P不銹鋼高平臺氣動球閥-配ASCO電磁閥
更新日期：2023-04-19
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
***
滬工恒
連接形式
法蘭
結構形式
浮動球球閥
公稱通徑
DN15-DN1800
適用介質
水、蒸汽、油品等
工作溫度
常溫
壓力環境
常壓
流動方向
單向
驅動方式
氣動
類型(通道位置)
二通式
密封形式
軟密封
零部件及配件
閥體
數量
600
可售賣地
北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆
用途
截止
材質
不銹鋼
產品概述：
氣動法蘭球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些***點。（1）、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。（2）、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。（3）、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。（4）、閥桿密封，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。（5）、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。（6）、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。（7）、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
執行機構介紹：
采用GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件的選項：
根據不同控制和要求可選擇下列附件：
1、切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構：
主要性能規范：
| 公稱通徑mm | DN15-DN300 | ||||||||||
| 材料代號 | C | R | |||||||||
| 主要 零件 | 閥體 | WCB | ZG1Cr18 Ni9Ti | ZG1Cr18Ni 12Mo2Ti | |||||||
| 球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||||||||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||||||||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 金屬密封 | ||||||||||
| 填料 | 聚四氟乙烯 柔性石墨 | ||||||||||
| 適用 工況 | 適用 介質 | 蒸汽、 水、油品 | 硝酸類 | 醋酸類 | |||||||
| 適用 溫度 | -28℃ - 300℃ | ||||||||||
| 執行器 | 型號 | DA/SR系列、GTD/GTE系列、QGSY系列等 | |||||||||
| 氣源 壓力 | 0.4-0.7MPa | ||||||||||
| 試驗壓力 （Mpa） | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | ||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | ||
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 | |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 | |
聲明：本文中所有文字、數據、圖片均只適用于參考，Q641F-16P不銹鋼高平臺氣動球閥-配ASCO電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
