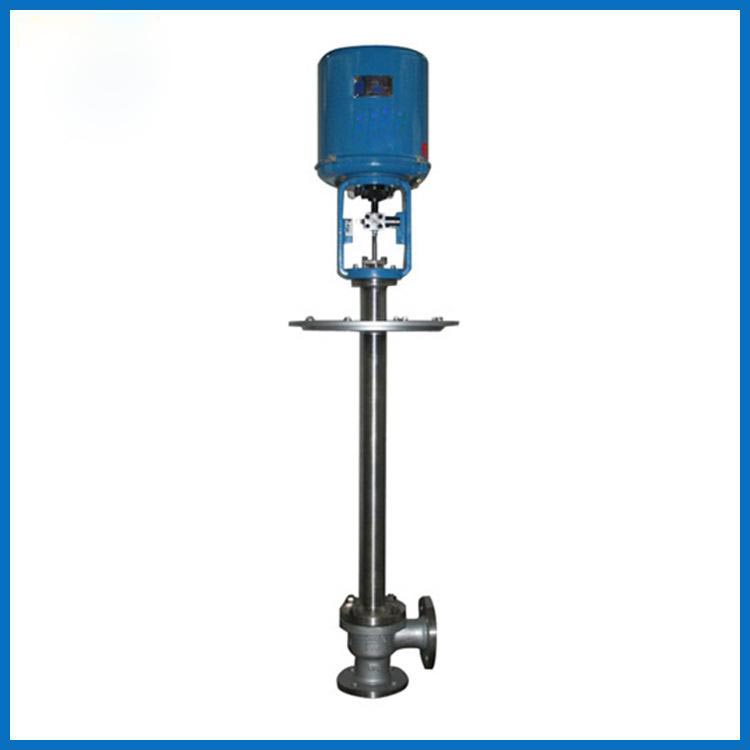

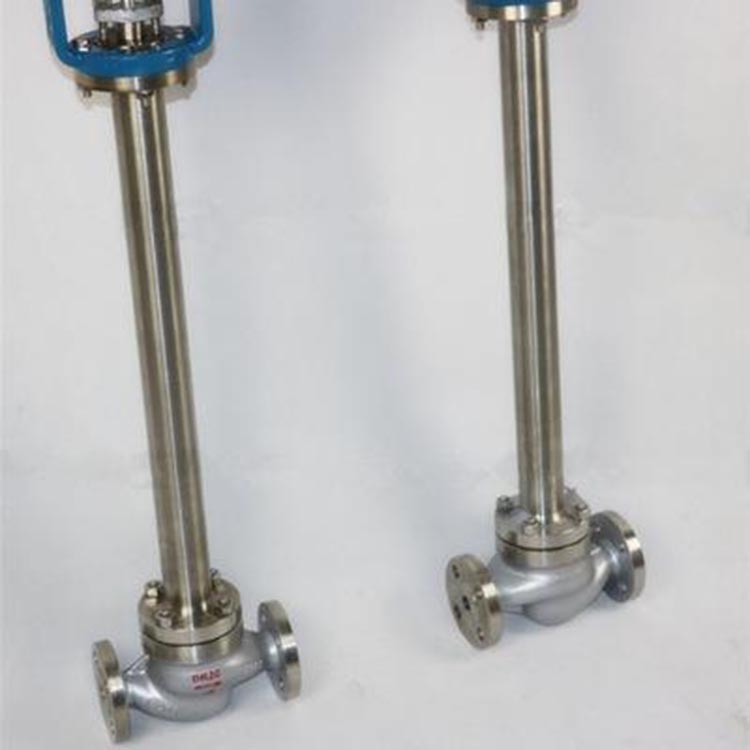

ZDLP-16PD電動低溫型調節閥更新日期：2020-03-17
| *** : | GH/工恒 | 型號 : | ZDLP-16PD |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 20-300 |
| 適用介質 : | 蒸汽,各種高腐蝕化學介質,氨氣,氮?dú)?氧氣,氫氣,其他 | 壓力環境 : | 常壓 |
| 工作溫度 : | 低溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電動 | 零部件及配件 : | 執行器 |
| 形態 : | 隔膜式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
電動角式調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。電動角式調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
本系列執行器有以下主要特點：
1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入D 20mA
（或DC1 5V）信號和AC220V單相電源即可工作。內設接線端子，接線為簡單
方便。
1.2 執行器的關鍵部件 ，采用 的混合集成電路，用樹脂密
封澆鑄，外形為匣狀，體積小，可靠性高。
1.3 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4。
1.4 具備自診斷功能，當發生故障時，上的指示燈會立即發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
1.6 用狀態選擇開關可以設定（正、反作。）
1.7 用狀態選擇開關可以設定輸入信號為（D20mA或DC15V。）
1.8 調整工作零點（始點）和行程（終點）簡單易行。
1.9 當突然斷電時，能確保閥芯自鎖。
1.10 采用同步皮帶轉動，降低了噪音。
1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起
動保護，并可反向運行取消延時保護。
主零技術參數
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 | |
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 | |
| 額定流量系數K | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||
| 允許壓差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 | ||
| 基本誤差 | ±2.5 | ||||||||||||
| 回差 | 2.5 | ||||||||||||
| 死區 | 1.0 | ||||||||||||
| 始終點偏差 | ±2.5 | ||||||||||||
| 額定行程偏差 | 2.5 | ||||||||||||
| 允許泄漏量Q | Kv值的0.1 | ||||||||||||
| 可調范圍 | 30:1 | ||||||||||||
|
配用執 行機構 |
PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | ||||||
| 3810L | 381LSA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | |||||||
| 適用溫度 | 常溫-20+200 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
| 中溫-40+450 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
| 低溫-196+200 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
| 項目 | 指標值 | ||
| 基本誤差％ | 配3810L±2.5； 帶位器 ±1.0 | ||
| 回差％ | 配381L ±2.0； 配PSL±1.0 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點 | ±2.5 |
| 終點 | ±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 可調范圍 | 50：1 | ||
| 額定行程偏差％ | 2.5 | ||
| 泄量量L/H | 符合/T7387-94 IV級 小于閥的額定容量×10-4 | ||
-
