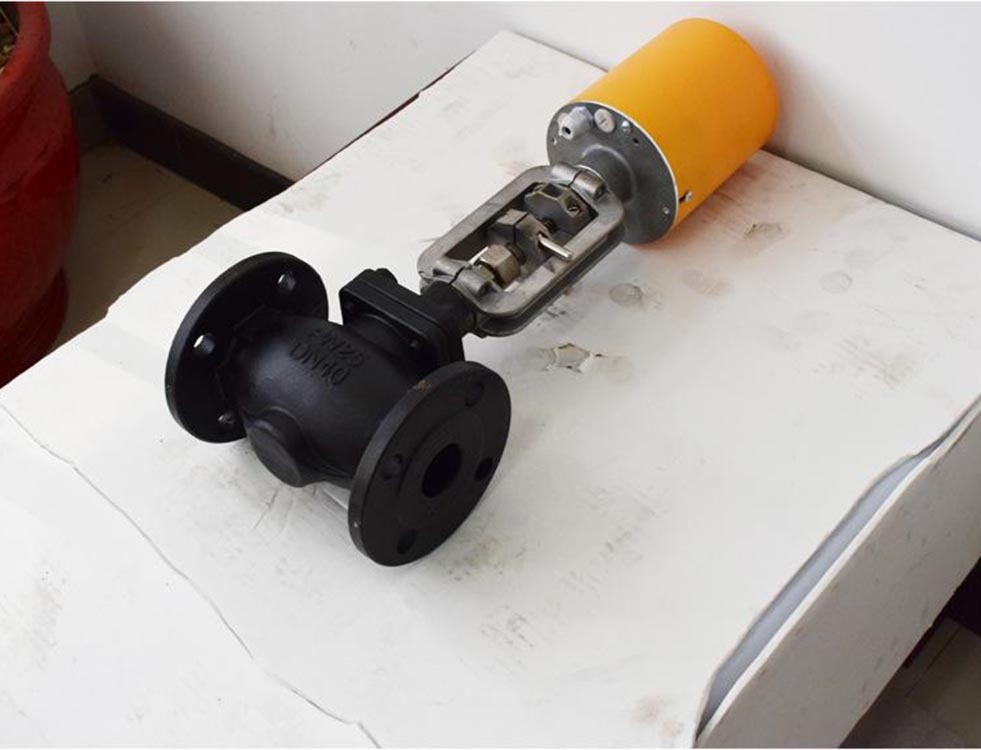

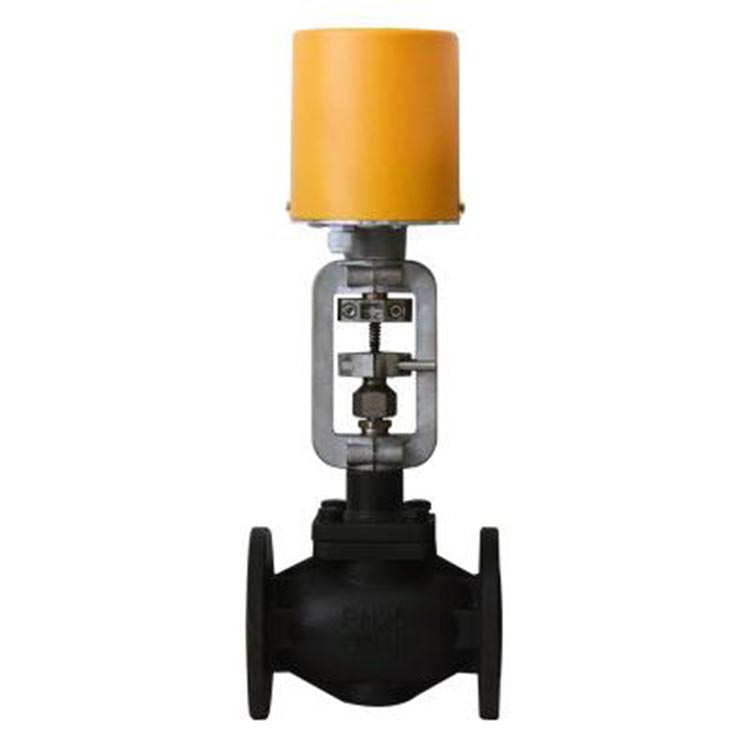

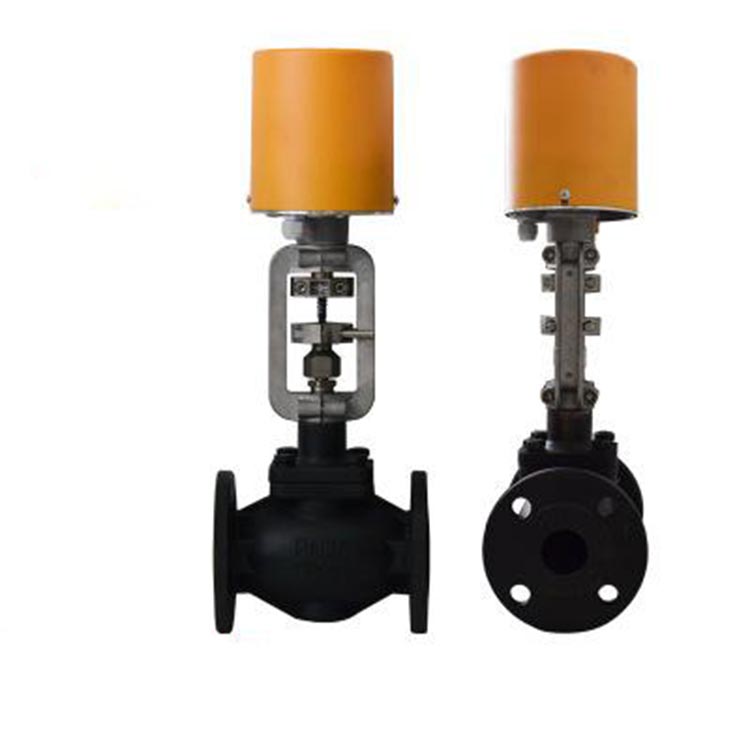

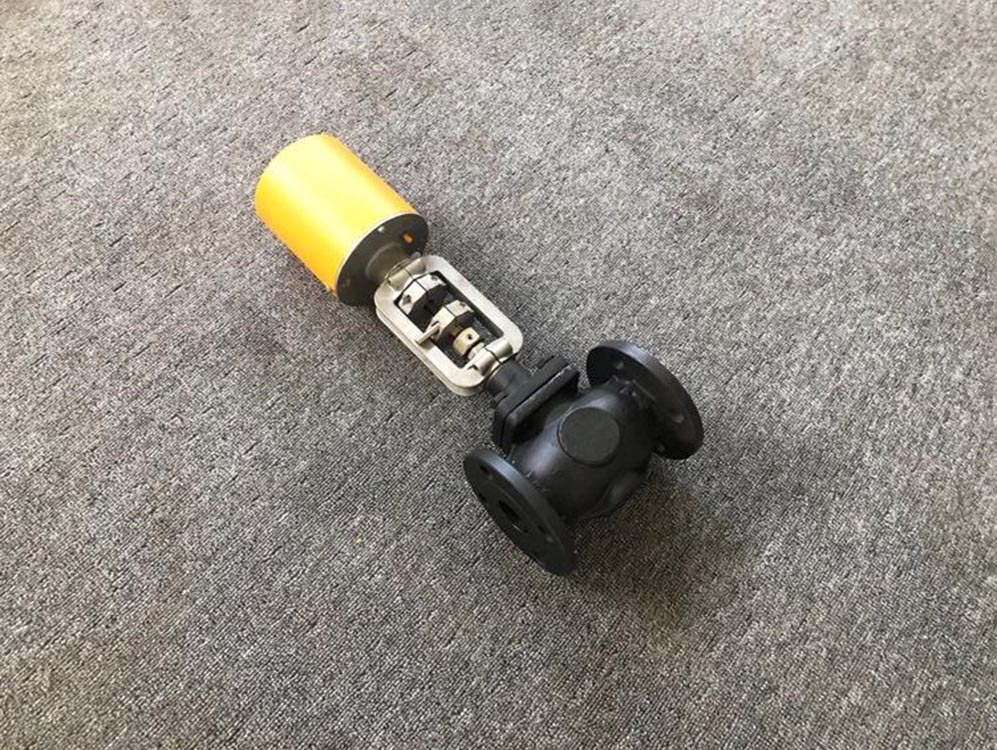

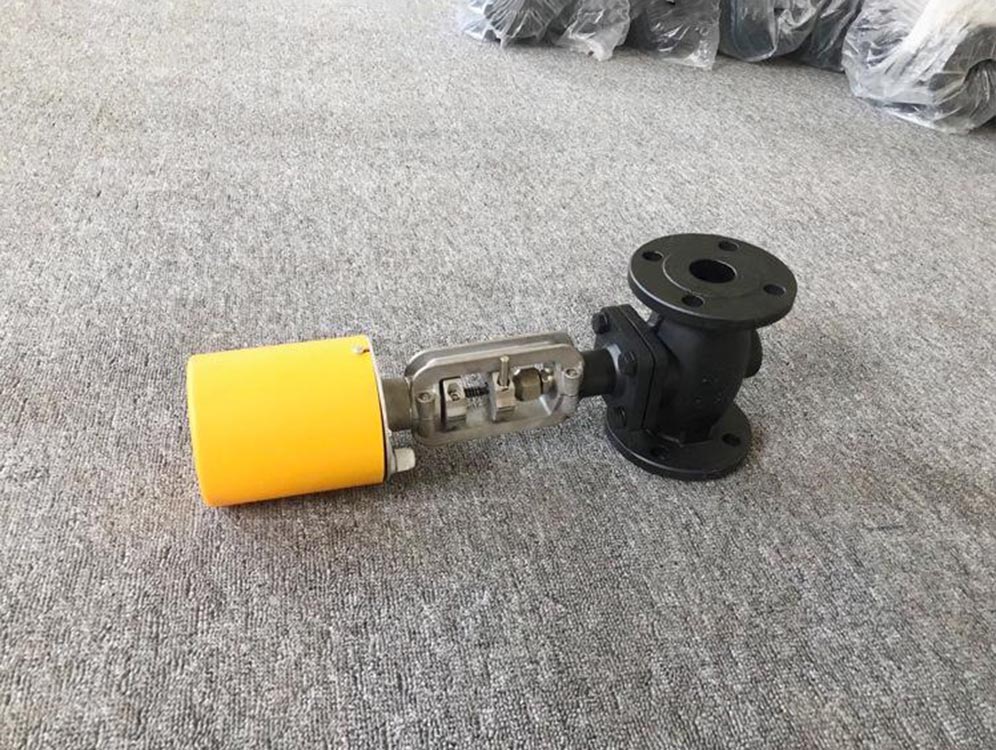

ZAZP-16/25C 電動單座直通調節閥更新日期：2020-03-21
| *** : | GH/工恒 | 型號 : | ZAZP-16/25C |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 15-300（mm） |
| 適用介質 : | 蒸汽,油品,弱酸堿介質,空氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電動 | 零部件及配件 : | 執行器 |
| 形態 : | 隔膜式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
產品詳情
ZAZP型電動單座調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為 0~10mA .DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分 材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一 般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
產品特點：
·閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30。
·可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
·伺服放大器采用動態負反饋，可提高自動調節精度。
·電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
零件資料:
閥體、閥蓋：HT200、ZG230-450 ZG1Cr18Ni9Ti
閥芯：1Cr18Ni9Ti、司太萊合金堆焊 增強聚四乙烯
填料：聚四乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
技術參數：
|
公稱通徑 DN （ mm ） （閥座直徑 DN ） |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||
| 額定流量系數 Kv | 直 線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程 (mm) | 16 | 25 | 40 | 60 | |||||||||||
| 公稱壓力 PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||||||
| 固有可調比 | 50 | ||||||||||||||
|
允 許 泄漏量 |
單 座 | 硬密封：Ⅳ級 軟密封：Ⅵ級 | |||||||||||||
| 套 筒 | 硬密封： II 級 軟密封：Ⅵ級 | ||||||||||||||
| 工作溫度 t ( o C) | -20~200 -40~250 -40~450 -60~450 | ||||||||||||||
| 信號范圍（ mA.DC ） | 0~10 4~20 | ||||||||||||||
| 作用方式 | 電關式 電開式 | ||||||||||||||
| 使用環境溫度 ( o C) | 電動調節閥： -20~70 o C 伺服放大器： 0~50 o C | ||||||||||||||
| 使用環境濕度 | 電動調節閥：≤ 95 伺服放大器：≤ 85 | ||||||||||||||
| 電源電壓 | 220V 50Hz 380V 50Hz 24AC/DC | ||||||||||||||
◆配套用電動執行機構有關技術參數
| 公稱通徑 DN （ mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 電動執行機構型 號 | 普通型 |
ZAZ-60 DKZ-310 |
ZAZ-60 DKZ-310 |
DKZ-410 |
DKZ-410 DKZ-510 |
|||||||
| 電子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | ||||||||
| 電動執行機構推 力（ N ） | 普通型 |
400 4000 |
400 4000 |
6400 |
6400 16000 |
|||||||
| 電子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
|
全行程 時 間 （ S ） |
普通型 | 12.5 | 20 | 32 | 48 | |||||||
| 電子型 | 30 | 30 | 48 | 60 | ||||||||
| 消耗功率（ W ） | 普通型 | 28 | 35 | |||||||||
| 電子型 | 6 | 15 | 25 | 40 | ||||||||
規格重量：
外型尺寸及重量
普通型 單位：mm
| 公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| A | 460 | 530 | 630 | |||||||||||
| 230 | 230 | 260 | ||||||||||||
| H 1 | 490 | 540 | 625 | |||||||||||
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |||
| H 2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |||
| H 3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |||
| 重量 (Kg) | PN 16 40 | 50 | 52 | 54 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 | ||
| PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 | |||
電子型 單位：mm
| 公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| d | φ 155 | φ 162 | φ 170 | |||||||||||
| H 4 | 290 | 325 | 380 | |||||||||||
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |||
| H 5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |||
| H 6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | |||
| 重量 (Kg) | PN 16 40 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 | ||
| PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 | |||
連接標準：
◆連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84、 鑄鋼法蘭按GB9113-88
·法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面，閥體為凹面
·結構長度：GB12221-89
·夾套保溫型夾套載熱體接口：對焊φ18×4
*閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如ANSI、JIS、DIN等標準。
-
