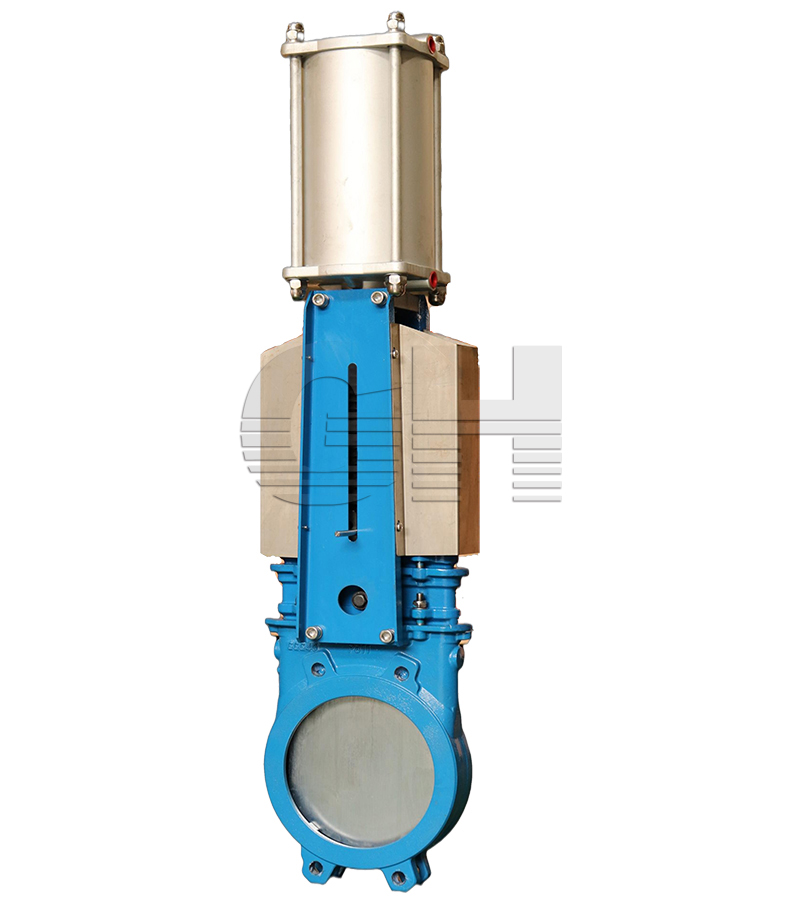

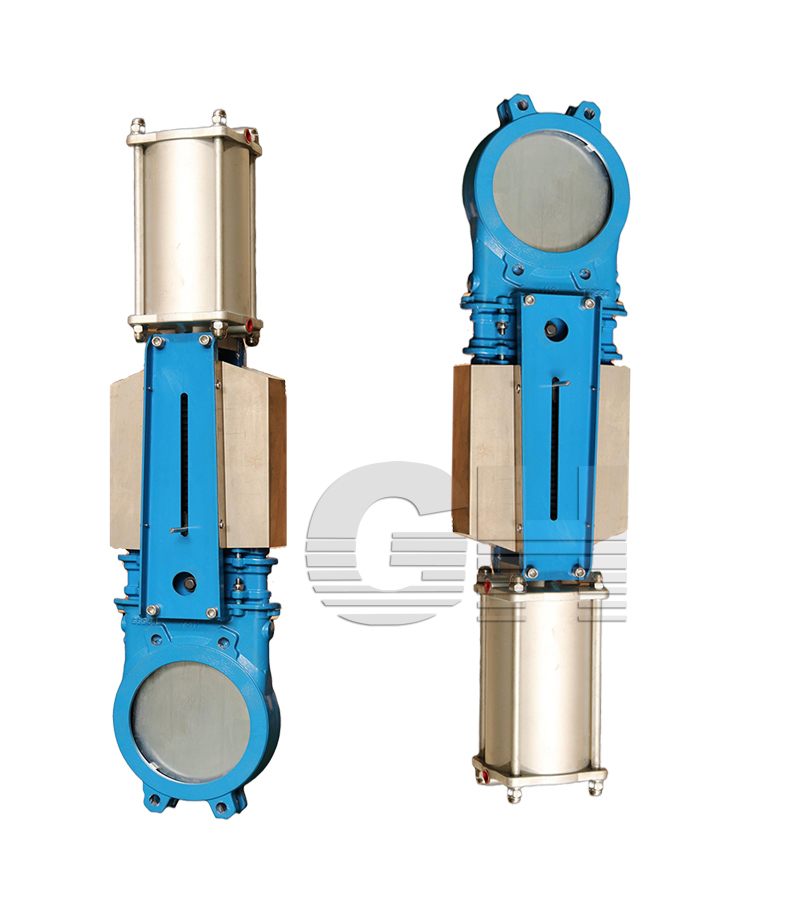

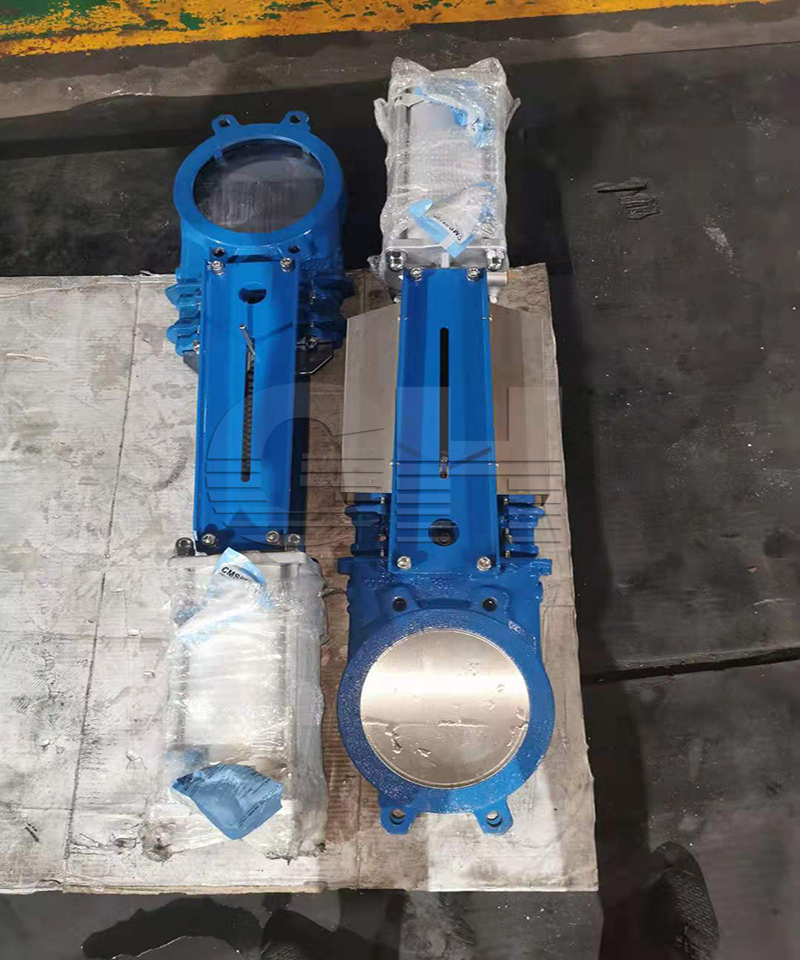

GHPZS673H-10Q氣動雙填料密封刀閘閥 雙重密封刀閘閥 雙法蘭刀閘
一、主要用途和性能： 1、GHPZ刀閘閥適用于粉體、漿液、顆粒、粉塵、污水、礦漿等固態或固液混合介質。 2、 性能規范（表 1）： 公稱通徑 DN（㎜） 50-250 300-450 500-600 700-900 1000-1200 公稱壓力 PN（MPa） 1.0 1.0 1.0 1.0 1.0 強度度驗壓力（MPa） 1...
產品型號：GHPZS673H
產品口徑（DN）：DN50-DN900(mm)
產品壓力（PN）：0.6~1.6Mpa(Mpa)
更新日期：2021-09-02
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
一、主要用途和性能：
1、GHPZ刀閘閥適用于粉體、漿液、顆粒、粉塵、污水、礦漿等固態或固液混合介質。2、 性能規范（表 1）：
| 公稱通徑 DN（㎜） | 50-250 | 300-450 | 500-600 | 700-900 | 1000-1200 |
| 公稱壓力 PN（MPa） | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| 強度度驗壓力（MPa） | 1.5 | 1.0 | 0.6 | 0.3 | 0.15 |
| 密封度驗壓力（MPa） | 1.0 | 0.7 | 0.4 | 0.2 | 0.1 |
| 介質溫度 | 軟密封：≤100℃ 金屬密封：視閥體材質而定 | ||||
| 介質 | 粉體、漿液、顆粒、粉塵、污水、礦漿等固態或固液混合介質 | ||||
二、主要特點及結構：
● 雙壓條雙壓條設計是為使用在惡劣工況上的刀閘閥而設計的，其中下部壓條有一個帶清洗口的腔 室，***個壓條負責主要的密封功能，而***個壓條確保沒有介質外漏到大氣中。
用戶可以定期通過對兩個壓條之間的清洗口對閥門進行吹掃或沖洗，這可以有效清除從*** 個壓條所漏出的介質，防止閥門卡死或介質外漏。
● 閘板保護罩
避免誤操作而導致的人員受傷。
● 位置指示器
顯示刀閘閥位置（與限位開關一同安裝使用或僅安裝位置指示器）
● 一體式閥體
堅固抗變形，防止泄漏。
● 閘板鋒利
切割力強，表面平整。
● 膨脹式閥座（橡膠密封）
模壓成型橡膠密封圈由金屬膨脹固定，無漏點且更換方便。
● 支架板
堅固、輕便。為環氧漆涂層鋼或不銹鋼，預留有限位開關、電磁閥和閘板保護罩安裝孔
● 防腐蝕涂層 環氧烤漆涂層。
●

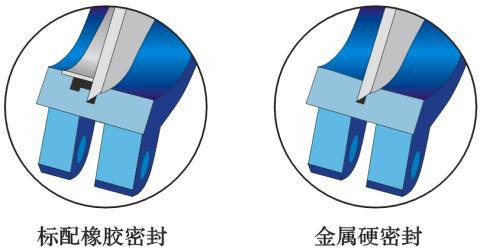

密封形式
三、主要標準依據
1.設計制造按 MSS SP-81 或 JB/T8691 的規定； 2.檢驗與試驗按 JB/T8691 或 MSS-SP-61 的規定；3. 法蘭連接按 GB/T9113、EN1092、ANSI B16.5 的規定；
4.結構長度按 GB/T15188[1].2-1994、MFS 的規定；

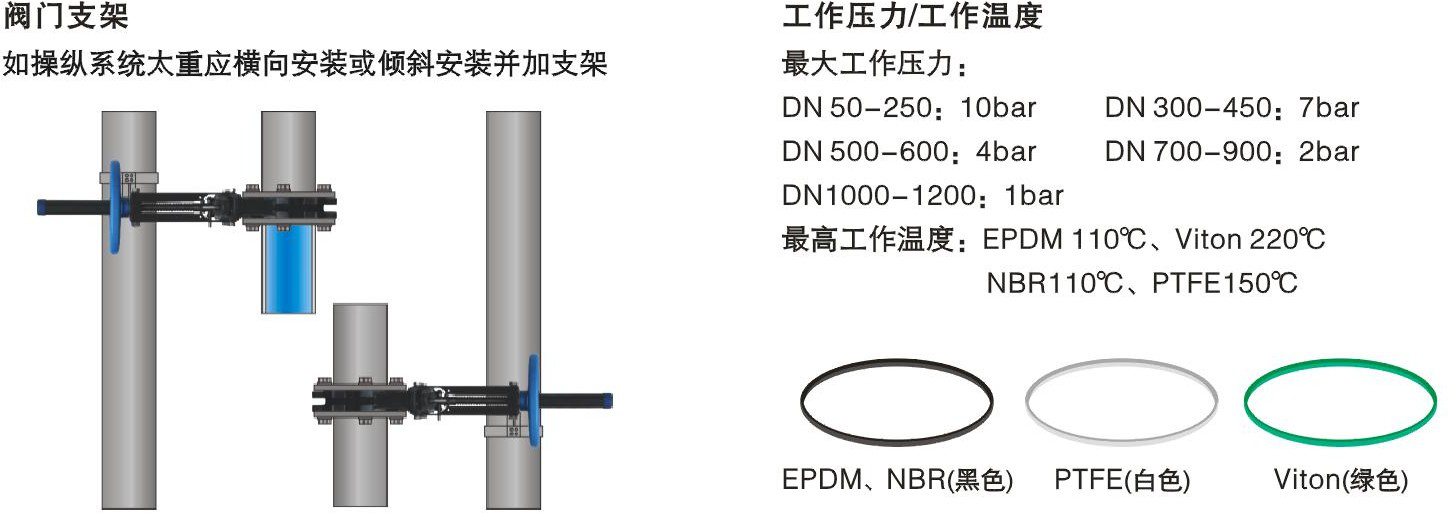

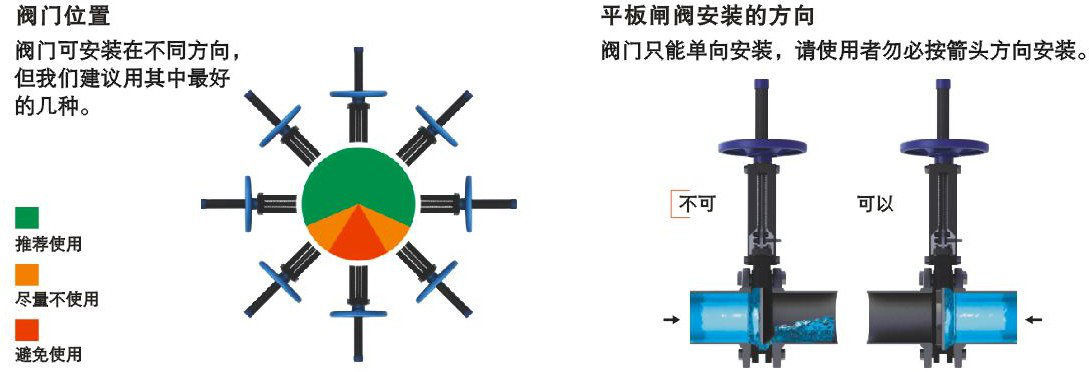

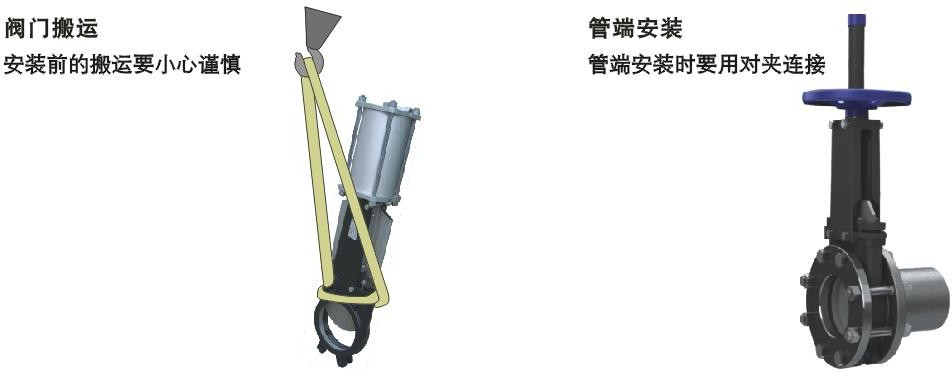

四、安裝指南
五、可能發生的故障及排除方法
|
故障現象 |
原因分析 |
排除方法 |
|
填料處滲漏 |
1. 填料壓緊力不夠； 2. 填料使用過而失效 |
1. 壓緊填料壓蓋 2. 更換或添加填料 |
|
連接處泄漏 |
1. 法蘭夾緊力不足 2. 法蘭墊片損壞 |
1. 調緊法蘭螺栓 2. 更換墊片 |
|
啟閉受阻 |
1. 操作力不足 2. 傳動件或連接件損壞 3. 殘渣堵塞 |
1. 調整操作力 2. 修理或更換零件 3. 拆卸閥門，清除殘渣污垢 |
六、用戶須知
1. 閥門材料的選擇及其在使用中變質的可能性和必要的定期檢查由用戶負責考慮。
2. 閥門不得超壓使用
3. 閥門不得帶壓增加或更換填料。
4. 閥門運行過程中不得焊接修理和外表涂漆。
5. 閥門在受壓狀態下不得拆卸。
6. 閥體表面溫度超過 150℃時需要增加防護措施。
7. 接入氣動執行器氣源需加裝空氣過濾減壓器及油務器，以保證潔凈氣源進入氣動 執行器， 油霧器應定期加油，從而保證氣動執行器的潤滑。
含水和含不潔凈的氣源進入氣源會損傷氣動執行器。
聲明：本文中所有文字、數據、圖片均只適用于參考，GHPZS673H-10Q氣動雙填料密封刀閘閥 雙重密封刀閘閥 雙法蘭刀閘性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
