產品概述
Z960Y/Z961Y-P54l40v、Z960Y/Z961Y-P57170v高溫高壓焊接電動閘閥也稱電站專用電動閘閥，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。

主要特點
1、采用壓力自緊式密封結構，彈性閘板，兩端為焊接連接。
2、閥座密封面采用鈷基硬質合金等離?**綰付�，耐磨、抗策|誦閱芎謾７О昝芊餉婢不懟?br /> 3、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕和抗擦傷性。
4、閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機，減速器、轉矩控制機構、現場操作機構、手、電動切換機構，除就地操作外還可進行遠距離操作�？筛鶕�(jù)用戶要求選配各種電動執行器配套。

執行標準
1.設計制造與驗收按JB/T3595、DL/T53I標準及日本火力發電閥門標準E101。
2.結構長度按GB/T12221，E101、JB/T2766、GB/T15188.1標準規定或按用戶要求。
3.壓力-溫度等級按E101、JB/T3595標準規定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25標準規定或按用戶配管尺寸要求。
5.可根據用戶霖要，采用ASME B16.34標準制造，900Lb、1500Lb, 2000Lb, 2500Lb等高磅級閥門。

安裝說明
1、電動閘閥垂直安裝，閥桿向上，介質流向可從任何一側流入。
2、電動裝置安裝在環境溫度為-20℃-+70℃,相對濕度≤80%無腐蝕，無爆炸性氣體環境中，(防爆型除外)。

性能規范

Z960Y/Z961Y-P54l40v、Z960Y/Z961Y-P57170v高溫高壓鉻鉬釩鋼電動閘閥性能規范

公稱壓力(Mpa)	試驗壓力(Mpa)		工作壓力(Mpa)			工作溫度℃	適用介質
	強度	密封(液）	P54	P55	P57
P5410	30.0	20.0	10			≤540	蒸汽
P5414	37.5	27.5	14
P5417	48.0	36.0	17
P5510	37.5	27.5		10		≤550
P5514	48.0	36.0		14
P5517	53.0	39.0		17
P5710	48.0	36.0			10	≤570
P5714	55.0	40.0			14
P5717	60.0	44.0			17

主要零件材質

Z960Y/Z961Y-P54l40v、Z960Y/Z961Y-P57170v高溫高壓鉻鉬釩鋼電動閘閥主要零件材質

序號	零件名稱	材 質
1	閥體	WCB、WC6、WC9、20CrMoV、15CrlMolV
2	閥座	A105、12CrlMoV
3	閥板	WCB、WC6、WC9、20CrMoV、15CrlMolV
4	閥桿	2Crl3、25Cr2MolV
5	浮動閥蓋	A105、WCB、WC6、20CrMoV、12Cr1Mo1V
6	密封圈	成形石墨、F軟鋼
7	四合環	1Crl3、12Cr1MoV
8	雙頭螺柱	35、35CrMoA
9	六角螺母	45、35CrMoA
10	填料	柔性石墨
11	支架	WCB、WC6、20CrMoV
12	驅動裝置	組合件

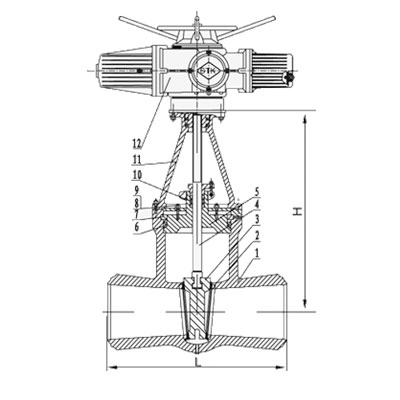

主要外形和連接尺寸

Z960Y/Z961Y-P54l40v、Z960Y/Z961Y-P57170v高溫高壓鉻鉬釩鋼電動閘閥主要外形和連接尺寸

公稱通徑	尺寸 (mm)			參考重量
	L	D1	H
50	280	50	600	120
65	340	65	700	150
80	470	80	700	175
100	550	100	750	230
125	600	125	750	420
150	700	145	800	480
175	750	175	850	610
200	800	190	900	650
225	850	230	950	700
250	900	250	1000	1210
300	1100	290	1150	1820
350	1200(1250)	345	1400	2550
400	1300	400	1600	3080

以上數據僅供參考，用戶定貨時，請?zhí)峁┻B接管尺寸，可根據用戶要求設計制造。
