產品說明:

PZ41H型手動耐磨排渣閘閥PN16～PN63驅動方式為手動（PZ41H）或電動（PZ941H）、連接方式為法蘭連接,明桿楔式剛性單閘板，閥座密封面材料為鑄鋼，公稱壓力 PN16～PN63，閥體材料為碳鋼，具有排渣功能的耐磨閘閥。

產品性能參數:

PZ41H型手動耐磨排渣閘閥PN16～PN63性能參數

型號	PN	工作壓力/℃
PZ41H-16C～63	16～63	1.6～6.3
PZ941H-16C～63

產品零部件材料:

PZ41H型手動耐磨排渣閘閥PN16～PN63零部件材料

型號	材料
	閥體、閥蓋	閥桿	閥桿螺母	閥座、閥板面
				普通型	耐磨型
PZ41H-16C～63	A216CrWCB	1Cr13	A439D-2或Cu-ALLOY	鑄鋼+不銹鋼（堆焊516）	鑄鋼+陶瓷
PZ941H-16C～63

產品外形結構尺寸:

PZ41H-16C PZ941H-16C 型手分動耐磨排渣閘閥外形結構尺寸

DN	D	D1	D2	b	z×φd	H1	L	H		電裝 DZ	重量/kg
								手動	電動		手動	電動
50	165	125	102	20	4×φ17.5	-	250	335	585	20	60	94
80	200	160	133	22	8×φ17.5	-	280	510	910	20	78	112
100	220	180	158	24	8×φ17.5	120	300	685	1080	20	96	140
150	285	240	212	28	8×φ22	160	350	790	1200	30	158	195
200	340	295	268	30	12×φ22	195	400	885	1312	30	222	260
250	405	355	320	32	12×φ26	220	450	1015	1400	45	289	374
300	460	410	370	34	12×φ26	260	600	1190	1540	60	365	455
350	520	470	430	38	16×φ26	290	550	1650	1700	60	558	648
400	580	525	482	40	16×φ30	330	600	1460	1850	120	850	960
450	640	585	532	44	20×φ30	360	650	1620	2060	120	1164	1280
500	715	650	585	46	20×φ33	390	700	1800	2270	180	1482	1740
600	840	770	720	38	20×φ36	437	800	1985	2556	180A	1521	1765
700	910	840	794	40	24×φ36	457	900	2180	2380	180A	2356	2620
1000	1255	1112	1079	46	28×φ42	487	1200	2751	2951	250A	4560	4810

PZ41H-25C PZ941H-25C 型手分動耐磨排渣閘閥外形結構尺寸

DN	D	D1	D2	b	z×φd	H1	L	H		電裝 DZ	重量/kg
								手動	電動		手動	電動
50	165	125	102	20	4×φ17.5	-	250	335	585	20	63	99
80	200	160	135	22	8×φ17.5	-	280	510	910	20	82	118
100	235	190	168	24	8×φ22	-	300	685	1080	20	101	147
150	300	250	212	30	8×φ26	162	350	790	1200	30	166	204
200	360	310	278	34	12×φ26	200	400	885	1312	30	233	272
250	425	370	335	36	12×φ30	220	450	1015	1400	45	293	383
300	485	430	390	40	16×φ30	260	500	1190	1540	60	373	478
350	555	490	450	44	16×φ33	290	550	1350	1700	60	586	680
400	620	550	505	48	16×φ36	350	600	1460	1850	120	893	1008
450	670	600	555	50	20×φ36	360	650	1620	2060	120	1222	1344
200	730	660	615	52	20×φ36	-	700	1800	2270	180	1556	1827

PZ41H-40C PZ941H-40C 型手分動耐磨排渣閘閥外形結構尺寸

DN	D	D1	D2	b	z×φd	H1	L	H		電裝 DZ	重量/kg
								手動	電動		手動	電動
350	580	510	465	46	16×φ39	310	850	1285	1704	90	932	1066
400	660	580	535	50	16×φ39	340	950	1480	2033	180	1214	1505

PZ41H-63 PZ941H-63 型耐磨排渣閥主要外形及結構尺寸

DN	D	D1	D2	b	z×φd	H1	L	H		電裝 DZ	重量/kg
								手動	電動		手動	電動
350	600	525	465	50	16×φ39	310	850	1278	1724	120	1144	1234
400	670	585	535	60	16×φ42	340	950	1700	2030	180	1337	1495

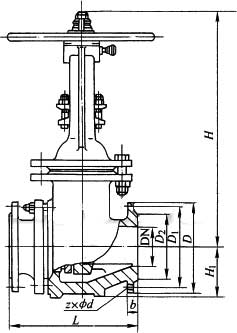

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
